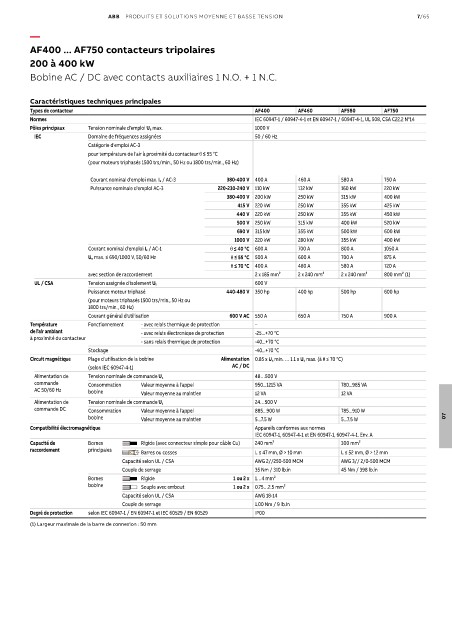

Page 1023 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 7/65

—
AF400 ... AF750 contacteurs tripolaires
200 à 400 kW

Bobine AC / DC avec contacts auxiliaires 1 N.O. + 1 N.C.

Caractéristiques techniques principales
Types de contacteur AF400 AF460 AF580 AF750
Normes IEC 60947-1 / 60947-4-1 et EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N°14
Pôles principaux Tension nominale d'emploi U e max. 1000 V
IEC Domaine de fréquences assignées 50 / 60 Hz
Catégorie d'emploi AC-3
pour température de l'air à proximité du contacteur θ ≤ 55 °C
(pour moteurs triphasés 1500 trs/min., 50 Hz ou 1800 trs/min., 60 Hz)

Courant nominal d'emploi max. I e / AC-3 380-400 V 400 A 460 A 580 A 750 A
Puissance nominale d'emploi AC-3 220-230-240 V 110 kW 132 kW 160 kW 220 kW
380-400 V 200 kW 250 kW 315 kW 400 kW
415 V 220 kW 250 kW 355 kW 425 kW
440 V 220 kW 250 kW 355 kW 450 kW
500 V 250 kW 315 kW 400 kW 520 kW
690 V 315 kW 355 kW 500 kW 600 kW
1000 V 220 kW 280 kW 355 kW 400 kW
Courant nominal d'emploi I e / AC-1 θ ≤ 40 °C 600 A 700 A 800 A 1050 A
U e max. ≤ 690/1000 V, 50/60 Hz θ ≤ 55 °C 500 A 600 A 700 A 875 A
θ ≤ 70 °C 400 A 480 A 580 A 720 A
avec section de raccordement 2 x 185 mm² 2 x 240 mm² 2 x 240 mm² 800 mm² (1)
UL / CSA Tension assignée d'isolement U i 600 V
Puissance moteur triphasé 440-480 V 350 hp 400 hp 500 hp 600 hp
(pour moteurs triphasés 1500 trs/min., 50 Hz ou
1800 trs/min., 60 Hz)
Courant général d'utilisation 600 V AC 550 A 650 A 750 A 900 A
Température Fonctionnement - avec relais thermique de protection –
de l'air ambiant - avec relais électronique de protection -25...+70 °C
à proximité du contacteur
- sans relais thermique de protection -40...+70 °C
Stockage -40...+70 °C
Circuit magnétique Plage d'utilisation de la bobine Alimentation 0.85 x U c min. … 1.1 x U c max. (à θ ≤ 70 °C)
(selon IEC 60947-4-1) AC / DC
Alimentation de Tension nominale de commande U c 48…500 V
commande Consommation Valeur moyenne à l'appel 950...1215 VA 780...985 VA
AC 50/60 Hz bobine Valeur moyenne au maintien 12 VA 12 VA
Alimentation de Tension nominale de commande U c 24…500 V
commande DC Consommation Valeur moyenne à l'appel 885...900 W 785...910 W
bobine Valeur moyenne au maintien 5...7.5 W 5...7.5 W 07
Compatibilité électromagnétique Appareils conformes aux normes
IEC 60947-1, 60947-4-1 et EN 60947-1, 60947-4-1. Env. A
Capacité de Bornes Rigide (avec connecteur simple pour câble Cu) 240 mm² 300 mm²
raccordement principales ø L Barres ou cosses L ≤ 47 mm, Ø > 10 mm L ≤ 52 mm, Ø > 12 mm
Capacité selon UL / CSA AWG 2//250-500 MCM AWG 3// 2/0-500 MCM
Couple de serrage 35 Nm / 310 lb.in 45 Nm / 398 lb.in
Bornes Rigide 1 ou 2 x 1…4 mm²
bobine Souple avec embout 1 ou 2 x 0.75…2.5 mm²
Capacité selon UL / CSA AWG 18-14
Couple de serrage 1.00 Nm / 9 lb.in
Degré de protection selon IEC 60947-1 / EN 60947-1 et IEC 60529 / EN 60529 IP00
(1) Largeur maximale de la barre de connexion : 50 mm
