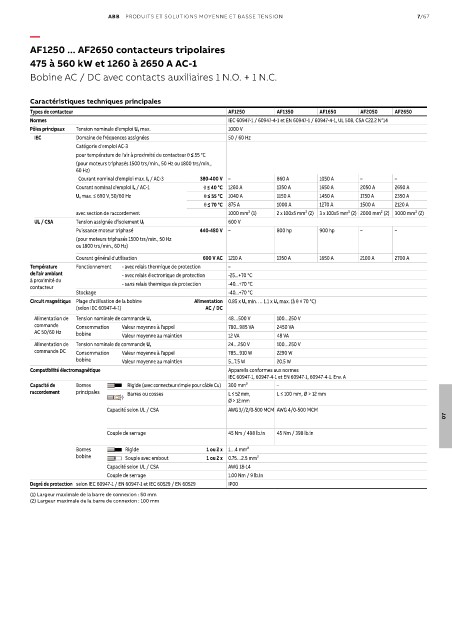

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 7/67

—
AF1250 ... AF2650 contacteurs tripolaires
475 à 560 kW et 1260 à 2650 A AC-1

Bobine AC / DC avec contacts auxiliaires 1 N.O. + 1 N.C.

Caractéristiques techniques principales
Types de contacteur AF1250 AF1350 AF1650 AF2050 AF2650
Normes IEC 60947-1 / 60947-4-1 et EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N°14
Pôles principaux Tension nominale d'emploi U e max. 1000 V
IEC Domaine de fréquences assignées 50 / 60 Hz
Catégorie d'emploi AC-3
pour température de l'air à proximité du contacteur θ ≤ 55 °C
(pour moteurs triphasés 1500 trs/min., 50 Hz ou 1800 trs/min.,
60 Hz)
Courant nominal d'emploi max. I e / AC-3 380-400 V – 860 A 1050 A – –
Courant nominal d'emploi I e / AC-1 θ ≤ 40 °C 1260 A 1350 A 1650 A 2050 A 2650 A
U e max. ≤ 690 V, 50/60 Hz θ ≤ 55 °C 1040 A 1150 A 1450 A 1750 A 2350 A
θ ≤ 70 °C 875 A 1000 A 1270 A 1500 A 2120 A
avec section de raccordement 1000 mm² (1) 2 x 100x5 mm² (2) 3 x 100x5 mm² (2) 2000 mm² (2) 3000 mm² (2)
UL / CSA Tension assignée d'isolement U i 600 V
Puissance moteur triphasé 440-480 V – 800 hp 900 hp – –
(pour moteurs triphasés 1500 trs/min., 50 Hz
ou 1800 trs/min., 60 Hz)
Courant général d'utilisation 600 V AC 1210 A 1350 A 1650 A 2100 A 2700 A
Température Fonctionnement - avec relais thermique de protection –
de l'air ambiant - avec relais électronique de protection -25...+70 °C
à proximité du
contacteur - sans relais thermique de protection -40...+70 °C
Stockage -40...+70 °C
Circuit magnétique Plage d'utilisation de la bobine Alimentation 0.85 x U c min. … 1.1 x U c max. (à θ ≤ 70 °C)
(selon IEC 60947-4-1) AC / DC
48…500 V 100…250 V
Alimentation de Tension nominale de commande U c
commande Consommation Valeur moyenne à l'appel 780...985 VA 2450 VA
AC 50/60 Hz bobine Valeur moyenne au maintien 12 VA 48 VA
24…250 V 100…250 V
Alimentation de Tension nominale de commande U c
commande DC Consommation Valeur moyenne à l'appel 785...910 W 2290 W
bobine Valeur moyenne au maintien 5...7.5 W 20.5 W
Compatibilité électromagnétique Appareils conformes aux normes
IEC 60947-1, 60947-4-1 et EN 60947-1, 60947-4-1. Env. A
Capacité de Bornes Rigide (avec connecteur simple pour câble Cu) 300 mm² –
raccordement principales Barres ou cosses L ≤ 52 mm, L ≤ 100 mm, Ø > 12 mm
ø L
Ø > 12 mm
Capacité selon UL / CSA AWG 3//2/0-500 MCM AWG 4/0-500 MCM
07

Couple de serrage 45 Nm / 498 lb.in 45 Nm / 398 lb.in
Bornes Rigide 1 ou 2 x 1…4 mm²
bobine Souple avec embout 1 ou 2 x 0.75…2.5 mm²
Capacité selon UL / CSA AWG 18-14
Couple de serrage 1.00 Nm / 9 lb.in
Degré de protection selon IEC 60947-1 / EN 60947-1 et IEC 60529 / EN 60529 IP00
(1) Largeur maximale de la barre de connexion : 50 mm
(2) Largeur maximale de la barre de connexion : 100 mm
