7/132 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

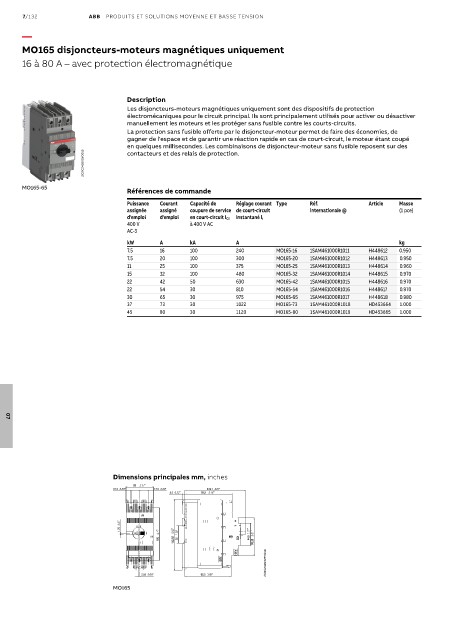

MO165 disjoncteurs-moteurs magnétiques uniquement

16 à 80 A – avec protection électromagnétique

Description
Les disjoncteurs-moteurs magnétiques uniquement sont des dispositifs de protection
électromécaniques pour le circuit principal. Ils sont principalement utilisés pour activer ou désactiver
manuellement les moteurs et les protéger sans fusible contre les courts-circuits.
La protection sans fusible offerte par le disjoncteur-moteur permet de faire des économies, de
gagner de l'espace et de garantir une réaction rapide en cas de court-circuit, le moteur étant coupé
en quelques millisecondes. Les combinaisons de disjoncteur-moteur sans fusible reposent sur des
contacteurs et des relais de protection.
2CDC241005V0015

MO165-65
Références de commande
Puissance Courant Capacité de Réglage courant Type Réf. Article Masse
assignée assigné coupure de service de court-circuit internationale @ (1 pce)
d'emploi d'emploi en court-circuit I CS instantané l i
400 V à 400 V AC
AC-3
kW A kA A kg
7.5 16 100 240 MO165-16 1SAM461000R1011 H448612 0.950
7.5 20 100 300 MO165-20 1SAM461000R1012 H448613 0.950
11 25 100 375 MO165-25 1SAM461000R1013 H448614 0.960
15 32 100 480 MO165-32 1SAM461000R1014 H448615 0.970
22 42 50 630 MO165-42 1SAM461000R1015 H448616 0.970
22 54 30 810 MO165-54 1SAM461000R1016 H448617 0.970
30 65 30 975 MO165-65 1SAM461000R1017 H448618 0.980
37 73 30 1022 MO165-73 1SAM461000R1018 HD453664 1.000
45 80 30 1120 MO165-80 1SAM461000R1019 HD453665 1.000

07

Dimensions principales mm, inches
55 2.17"
17.5 0.69" 17.5 0.69" 122.1 4.81"
5.5 0.22" 95.5 3.76"

0.07"
1.75
4.17" 5.62" 1.38" 44.9 1.77" 3.01"
106 142.65 35 76.35
2CDC242002F0014

2.05 0.08" 93.5 3.68"
MO165
