7/128 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

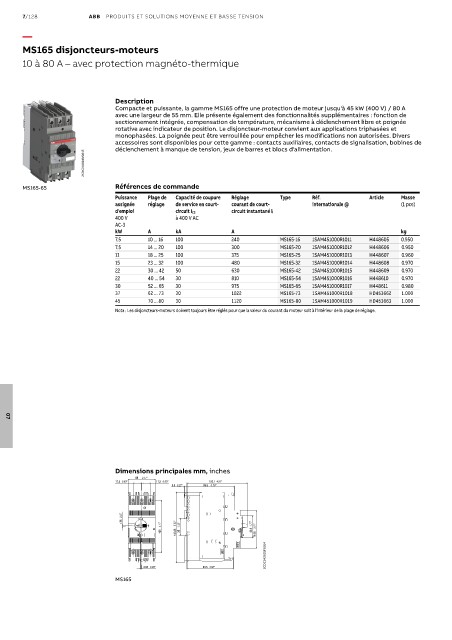

MS165 disjoncteurs-moteurs

10 à 80 A – avec protection magnéto-thermique

Description
Compacte et puissante, la gamme MS165 offre une protection de moteur jusqu'à 45 kW (400 V) / 80 A
avec une largeur de 55 mm. Elle présente également des fonctionnalités supplémentaires : fonction de
sectionnement intégrée, compensation de température, mécanisme à déclenchement libre et poignée
rotative avec indicateur de position. Le disjoncteur-moteur convient aux applications triphasées et
monophasées. La poignée peut être verrouillée pour empêcher les modifications non autorisées. Divers
accessoires sont disponibles pour cette gamme : contacts auxiliaires, contacts de signalisation, bobines de
déclenchement à manque de tension, jeux de barres et blocs d'alimentation.
2CDC241004V0015

MS165-65 Références de commande
Puissance Plage de Capacité de coupure Réglage Type Réf. Article Masse
assignée réglage de service en court- courant de court- internationale @ (1 pce)
d'emploi circuit I CS circuit instantané l i
400 V à 400 V AC
AC-3
kW A kA A kg
7.5 10 ... 16 100 240 MS165-16 1SAM451000R1011 H448605 0.950
7.5 14 ... 20 100 300 MS165-20 1SAM451000R1012 H448606 0.950
11 18 ... 25 100 375 MS165-25 1SAM451000R1013 H448607 0.960
15 23 ... 32 100 480 MS165-32 1SAM451000R1014 H448608 0.970
22 30 ... 42 50 630 MS165-42 1SAM451000R1015 H448609 0.970
22 40 ... 54 30 810 MS165-54 1SAM451000R1016 H448610 0.970
30 52 ... 65 30 975 MS165-65 1SAM451000R1017 H448611 0.980
37 62 ... 73 30 1022 MS165-73 1SAM451000R1018 HD453662 1.000
45 70 ... 80 30 1120 MS165-80 1SAM451000R1019 HD453663 1.000
Nota : Les disjoncteurs-moteurs doivent toujours être réglés pour que la valeur du courant du moteur soit à l'intérieur de la plage de réglage.

07

Dimensions principales mm, inches
55 2.17"
17.5 0.69" 17.5 0.69" 122.1 4.81"
5.5 0.22" 95.5 3.76"

0.07"
1.75
4.17" 5.62" 1.38" 44.9 1.77" 3.01"
106 142.65 35 76.35
2CDC242001F0014

2.05 0.08" 93.5 3.68"
MS165
