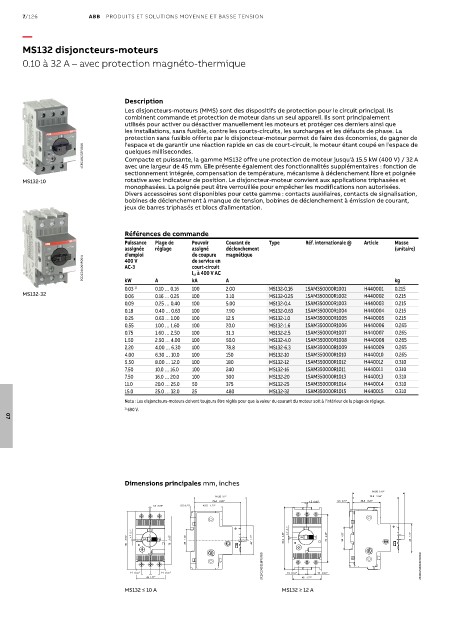

7/126 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
MS132 disjoncteurs-moteurs

0.10 à 32 A – avec protection magnéto-thermique

Description
Les disjoncteurs-moteurs (MMS) sont des dispositifs de protection pour le circuit principal. Ils
combinent commande et protection de moteur dans un seul appareil. Ils sont principalement
utilisés pour activer ou désactiver manuellement les moteurs et protéger ces derniers ainsi que
les installations, sans fusible, contre les courts-circuits, les surcharges et les défauts de phase. La
protection sans fusible offerte par le disjoncteur-moteur permet de faire des économies, de gagner de
l'espace et de garantir une réaction rapide en cas de court-circuit, le moteur étant coupé en l'espace de
1SBC101232F0010 quelques millisecondes.
Compacte et puissante, la gamme MS132 offre une protection de moteur jusqu'à 15.5 kW (400 V) / 32 A
avec une largeur de 45 mm. Elle présente également des fonctionnalités supplémentaires : fonction de
sectionnement intégrée, compensation de température, mécanisme à déclenchement libre et poignée
MS132-10 rotative avec indicateur de position. Le disjoncteur-moteur convient aux applications triphasées et
monophasées. La poignée peut être verrouillée pour empêcher les modifications non autorisées.
Divers accessoires sont disponibles pour cette gamme : contacts auxiliaires, contacts de signalisation,
bobines de déclenchement à manque de tension, bobines de déclenchement à émission de courant,
jeux de barres triphasés et blocs d'alimentation.

Références de commande
Puissance Plage de Pouvoir Courant de Type Réf. internationale @ Article Masse
assignée réglage assigné déclenchement (unitaire)
d'emploi
magnétique
de coupure
2CDC241001F0011 400 V de service en
court-circuit
AC-3
I cs à 400 V AC
kW
0.215
100
0.03 1) A 0.10 … 0.16 kA A 2.00 MS132-0.16 1SAM350000R1001 H440001 kg
MS132-32 0.06 0.16 … 0.25 100 3.10 MS132-0.25 1SAM350000R1002 H440002 0.215
0.09 0.25 … 0.40 100 5.00 MS132-0.4 1SAM350000R1003 H440003 0.215
0.18 0.40 … 0.63 100 7.90 MS132-0.63 1SAM350000R1004 H440004 0.215
0.25 0.63 … 1.00 100 12.5 MS132-1.0 1SAM350000R1005 H440005 0.215
0.55 1.00 … 1.60 100 20.0 MS132-1.6 1SAM350000R1006 H440006 0.265
0.75 1.60 … 2.50 100 31.3 MS132-2.5 1SAM350000R1007 H440007 0.265
1.50 2.50 … 4.00 100 50.0 MS132-4.0 1SAM350000R1008 H440008 0.265
2.20 4.00 … 6.30 100 78.8 MS132-6.3 1SAM350000R1009 H440009 0.265
4.00 6.30 … 10.0 100 150 MS132-10 1SAM350000R1010 H440010 0.265
5.50 8.00 … 12.0 100 180 MS132-12 1SAM350000R1012 H440012 0.310
7.50 10.0 … 16.0 100 240 MS132-16 1SAM350000R1011 H440011 0.310
7.50 16.0 … 20.0 100 300 MS132-20 1SAM350000R1013 H440013 0.310
11.0 20.0 … 25.0 50 375 MS132-25 1SAM350000R1014 H440014 0.310
15.0 25.0 … 32.0 25 480 MS132-32 1SAM350000R1015 H440015 0.310
Nota : Les disjoncteurs-moteurs doivent toujours être réglés pour que la valeur du courant du moteur soit à l'intérieur de la plage de réglage.
1) 690 V.
07

Dimensions principales mm, inches
81.05 3.19"
81.25 3.2" 72.2 2.84"
72.4 2.85" 1.5 0.06" 5.5 0.22" 43.3 0.22"
1.5 0.06" 5.5 0.22" 43.5 1.71"
0.1"
0.1" 1.7
3.54" 1.7 2.95" 1.38" 1.77" 3.85" 2.95" 75 1.38" 35 1.77" 45
90 75 35 45" 97.8
2CDC242015F0009 2CDC242016F0009

14 0.55" 14 0.55" 14 0.55" 14 0.55"
45 1.77" 45 1.77"
MS132 ≤ 10 A MS132 ≥ 12 A
