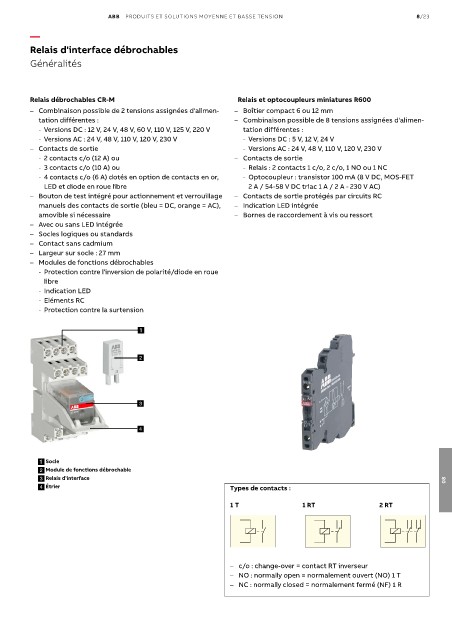

Page 1167 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 8/23

—
Relais d'interface débrochables

Généralités

Relais débrochables CR-M Relais et optocoupleurs miniatures R600
– Combinaison possible de 2 tensions assignées d'alimen- – Boîtier compact 6 ou 12 mm
tation différentes : – Combinaison possible de 8 tensions assignées d'alimen-
- Versions DC : 12 V, 24 V, 48 V, 60 V, 110 V, 125 V, 220 V tation différentes :
- Versions AC : 24 V, 48 V, 110 V, 120 V, 230 V - Versions DC : 5 V, 12 V, 24 V
– Contacts de sortie - Versions AC : 24 V, 48 V, 110 V, 120 V, 230 V
- 2 contacts c/o (12 A) ou – Contacts de sortie
- 3 contacts c/o (10 A) ou - Relais : 2 contacts 1 c/o, 2 c/o, 1 NO ou 1 NC
- 4 contacts c/o (6 A) dotés en option de contacts en or, - Optocoupleur : transistor 100 mA (8 V DC, MOS-FET
LED et diode en roue libre 2 A / 54-58 V DC triac 1 A / 2 A - 230 V AC)
– Bouton de test intégré pour actionnement et verrouillage – Contacts de sortie protégés par circuits RC
manuels des contacts de sortie (bleu = DC, orange = AC), – Indication LED intégrée
amovible si nécessaire – Bornes de raccordement à vis ou ressort
– Avec ou sans LED intégrée
– Socles logiques ou standards
– Contact sans cadmium
– Largeur sur socle : 27 mm
– Modules de fonctions débrochables
- Protection contre l'inversion de polarité/diode en roue
libre
- Indication LED
- Eléments RC
- Protection contre la surtension

1

2

3

4

1 Socle
2 Module de fonctions débrochable
3 Relais d'interface 08
4 Étrier Types de contacts :

1 T 1 RT 2 RT

– c/o : change-over = contact RT inverseur
– NO : normally open = normalement ouvert (NO) 1 T
– NC : normally closed = normalement fermé (NF) 1 R
