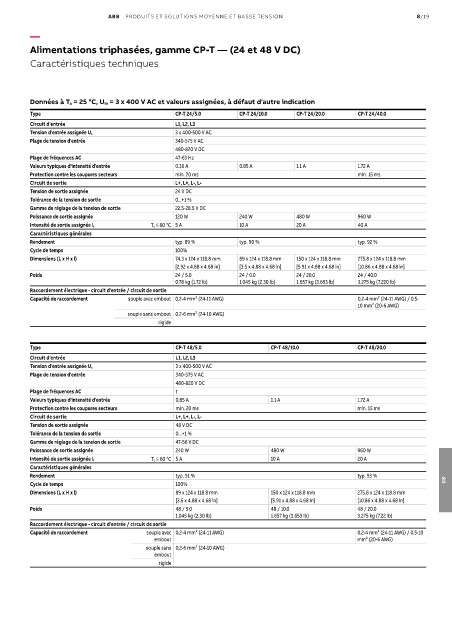

Page 1163 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 8/19

—
Alimentations triphasées, gamme CP-T — (24 et 48 V DC)

Caractéristiques techniques

Données à T a = 25 °C, U in = 3 x 400 V AC et valeurs assignées, à défaut d'autre indication
Type CP-T 24/5.0 CP-T 24/10.0 CP-T 24/20.0 CP-T 24/40.0
Circuit d'entrée L1, L2, L3
Tension d'entrée assignée U e 3 x 400-500 V AC
Plage de tension d'entrée 340-575 V AC
480-820 V DC
Plage de fréquences AC 47-63 Hz
Valeurs typiques d'intensité d'entrée 0.36 A 0.85 A 1.1 A 1.72 A
Protection contre les coupures secteurs min. 20 ms min. 15 ms
Circuit de sortie L+, L+, L-, L-
Tension de sortie assignée 24 V DC
Tolérance de la tension de sortie 0...+1 %
Gamme de réglage de la tension de sortie 22.5-28.5 V DC
Puissance de sortie assignée 120 W 240 W 480 W 960 W
T a ≤ 60 °C 5 A 10 A 20 A 40 A
Intensité de sortie assignée I r
Caractéristiques générales
Rendement typ. 89 % typ. 90 % typ. 92 %
Cycle de temps 100%
Dimensions (L x H x l) 74.3 x 124 x 118.8 mm 89 x 124 x 118.8 mm 150 x 124 x 118.8 mm 275.8 x 124 x 118.8 mm
[2.92 x 4.88 x 4.68 in] [3.5 x 4.88 x 4.68 in] [5.91 x 4.88 x 4.68 in] [10.86 x 4.88 x 4.68 in]
Poids 24 / 5.0 24 / 0.0 24 / 20.0 24 / 40.0
0.78 kg (1.72 lb) 1.045 kg (2.30 lb) 1.657 kg (3.653 lb) 3.275 kg (7.220 lb)
Raccordement électrique - circuit d'entrée / circuit de sortie
Capacité de raccordement souple avec embout 0.2-4 mm² (24-11 AWG) 0.2-4 mm² (24-11 AWG) / 0.5-
10 mm² (20-6 AWG)
souple sans embout 0.2-6 mm² (24-10 AWG)
rigide

Type CP-T 48/5.0 CP-T 48/10.0 CP-T 48/20.0
Circuit d'entrée L1, L2, L3
3 x 400-500 V AC
Tension d'entrée assignée U e
Plage de tension d'entrée 340-575 V AC
480-820 V DC
Plage de fréquences AC t
Valeurs typiques d'intensité d'entrée 0.85 A 1.1 A 1.72 A
Protection contre les coupures secteurs min. 20 ms min. 15 ms
Circuit de sortie L+, L+, L-, L-
Tension de sortie assignée 48 V DC
Tolérance de la tension de sortie 0...+1 %
Gamme de réglage de la tension de sortie 47-56 V DC
Puissance de sortie assignée 240 W 480 W 960 W
Intensité de sortie assignée I r T a ≤ 60 °C 5 A 10 A 20 A
Caractéristiques générales
Rendement typ. 91 % typ. 93 %
Cycle de temps 100% 08
Dimensions (L x H x l) 89 x 124 x 118.8 mm 150 x 124 x 118.8 mm 275.8 x 124 x 118.8 mm
[3.5 x 4.88 x 4.68 in] [5.91 x 4.88 x 4.68 in] [10.86 x 4.88 x 4.68 in]
Poids 48 / 5.0 48 / 10.0 48 / 20.0
1.045 kg (2.30 lb) 1.657 kg (3.653 lb) 3.275 kg (7.22 lb)
Raccordement électrique - circuit d'entrée / circuit de sortie
Capacité de raccordement souple avec 0.2-4 mm² (24-11 AWG) 0.2-4 mm² (24-11 AWG) / 0.5-10
embout mm² (20-6 AWG)
souple sans 0.2-6 mm² (24-10 AWG)
embout
rigide
