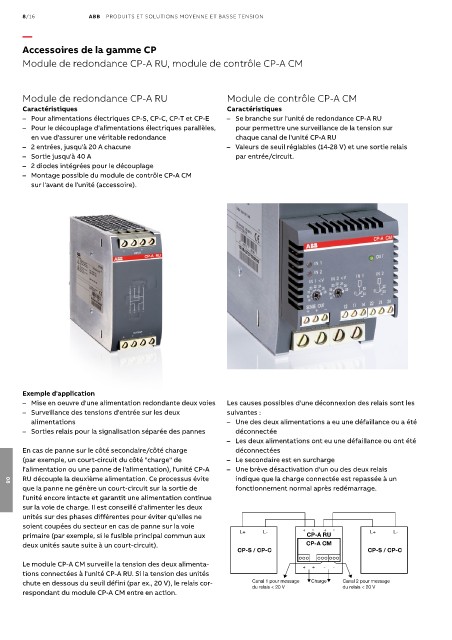

8/16 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Accessoires de la gamme CP

Module de redondance CP-A RU, module de contrôle CP-A CM

Module de redondance CP-A RU Module de contrôle CP-A CM
Caractéristiques Caractéristiques
– Pour alimentations électriques CP-S, CP-C, CP-T et CP-E – Se branche sur l'unité de redondance CP-A RU
– Pour le découplage d'alimentations électriques parallèles, pour permettre une surveillance de la tension sur
en vue d'assurer une véritable redondance chaque canal de l'unité CP-A RU
– 2 entrées, jusqu'à 20 A chacune – Valeurs de seuil réglables (14-28 V) et une sortie relais
– Sortie jusqu'à 40 A par entrée/circuit.
– 2 diodes intégrées pour le découplage
– Montage possible du module de contrôle CP-A CM
sur l'avant de l'unité (accessoire).

Exemple d'application
– Mise en oeuvre d'une alimentation redondante deux voies Les causes possibles d'une déconnexion des relais sont les
– Surveillance des tensions d'entrée sur les deux suivantes :
alimentations – Une des deux alimentations a eu une défaillance ou a été
– Sorties relais pour la signalisation séparée des pannes déconnectée
– Les deux alimentations ont eu une défaillance ou ont été
En cas de panne sur le côté secondaire/côté charge déconnectées
(par exemple, un court-circuit du côté "charge" de – Le secondaire est en surcharge
l'alimentation ou une panne de l'alimentation), l'unité CP-A – Une brève désactivation d'un ou des deux relais
RU découple la deuxième alimentation. Ce processus évite indique que la charge connectée est repassée à un
08
que la panne ne génère un court-circuit sur la sortie de fonctionnement normal après redémarrage.
l'unité encore intacte et garantit une alimentation continue
sur la voie de charge. Il est conseillé d'alimenter les deux
unités sur des phases différentes pour éviter qu'elles ne
soient coupées du secteur en cas de panne sur la voie + - + -
primaire (par exemple, si le fusible principal commun aux L+ L- CP-A RU L+ L-
deux unités saute suite à un court-circuit). CP-A CM
CP-S / CP-C CP-S / CP-C
Le module CP-A CM surveille la tension des deux alimenta- + + - -
tions connectées à l'unité CP-A RU. Si la tension des unités
chute en dessous du seuil défini (par ex., 20 V), le relais cor- Canal 1 pour message Charge Canal 2 pour message
du relais < 20 V
du relais < 20 V
respondant du module CP-A CM entre en action.
