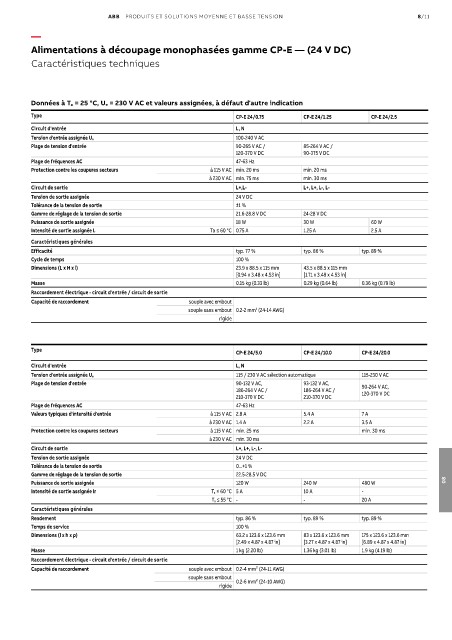

Page 1155 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 8/11

—
Alimentations à découpage monophasées gamme CP-E — (24 V DC)

Caractéristiques techniques

Données à T a = 25 °C, U e = 230 V AC et valeurs assignées, à défaut d'autre indication
Type CP-E 24/0.75 CP-E 24/1.25 CP-E 24/2.5
Circuit d'entrée L, N
Tension d'entrée assignée U e 100-240 V AC
Plage de tension d'entrée 90-265 V AC / 85-264 V AC /
120-370 V DC 90-375 V DC
Plage de fréquences AC 47-63 Hz
Protection contre les coupures secteurs à 115 V AC min. 20 ms min. 20 ms
à 230 V AC min. 75 ms min. 30 ms
Circuit de sortie L+,L- L+, L+, L-, L-
Tension de sortie assignée 24 V DC
Tolérance de la tension de sortie ±1 %
Gamme de réglage de la tension de sortie 21.6-28.8 V DC 24-28 V DC
Puissance de sortie assignée 18 W 30 W 60 W
Intensité de sortie assignée I r Ta ≤ 60 °C 0.75 A 1.25 A 2.5 A
Caractéristiques générales
Efficacité typ. 77 % typ. 86 % typ. 89 %
Cycle de temps 100 %
Dimensions (L x H x l) 23.9 x 88.5 x 115 mm 43.5 x 88.5 x 115 mm
[0.94 x 3.48 x 4.53 in] [1.71 x 3.48 x 4.53 in]
Masse 0.15 kg (0.33 lb) 0.29 kg (0.64 lb) 0.36 kg (0.79 lb)
Raccordement électrique - circuit d'entrée / circuit de sortie
Capacité de raccordement souple avec embout
souple sans embout 0.2-2 mm (24-14 AWG)
2
rigide

Type CP-E 24/5.0 CP-E 24/10.0 CP-E 24/20.0

Circuit d'entrée L, N
Tension d'entrée assignée U e 115 / 230 V AC sélection automatique 115-230 V AC
Plage de tension d'entrée 90-132 V AC, 93-132 V AC, 90-264 V AC,
186-264 V AC / 186-264 V AC / 120-370 V DC
210-370 V DC 210-370 V DC
Plage de fréquences AC 47-63 Hz
Valeurs typiques d'intensité d'entrée à 115 V AC 2.8 A 5.4 A 7 A
à 230 V AC 1.4 A 2.2 A 3.5 A
Protection contre les coupures secteurs à 115 V AC min. 25 ms min. 30 ms
à 230 V AC min. 30 ms
Circuit de sortie L+, L+, L-, L-
Tension de sortie assignée 24 V DC
Tolérance de la tension de sortie 0...+1 %
Gamme de réglage de la tension de sortie 22.5-28.5 V DC
Puissance de sortie assignée 120 W 240 W 480 W 08
Intensité de sortie assignée Ir T a ≤ 60 °C 5 A 10 A -
T a ≤ 55 °C - - 20 A
Caractéristiques générales
Rendement typ. 86 % typ. 89 % typ. 89 %
Temps de service 100 %
Dimensions (l x h x p) 63.2 x 123.6 x 123.6 mm 83 x 123.6 x 123.6 mm 175 x 123.6 x 123.6 mm
[2.49 x 4.87 x 4.87 in] [3.27 x 4.87 x 4.87 in] [6.89 x 4.87 x 4.87 in]
Masse 1 kg (2.20 lb) 1.36 kg (3.01 lb) 1.9 kg (4.19 lb)
Raccordement électrique - circuit d'entrée / circuit de sortie
Capacité de raccordement souple avec embout 0.2-4 mm² (24-11 AWG)
souple sans embout 0.2-6 mm² (24-10 AWG)
rigide
