8/8 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

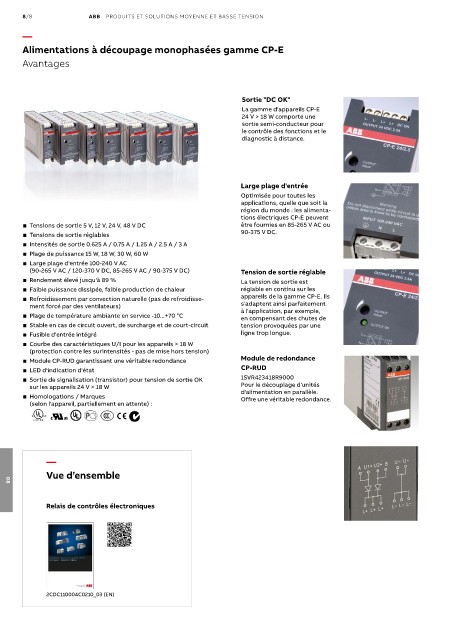

Alimentations à découpage monophasées gamme CP-E

Avantages

Sortie "DC OK"
La gamme d'appareils CP-E
24 V > 18 W comporte une
sortie semi-conducteur pour
le contrôle des fonctions et le
diagnostic à distance.

Large plage d'entrée
Optimisée pour toutes les
applications, quelle que soit la
région du monde : les alimenta-
tions électriques CP-E peuvent
■ Tensions de sortie 5 V, 12 V, 24 V, 48 V DC être fournies en 85-265 V AC ou
■ Tensions de sortie réglables 90-375 V DC.
■ Intensités de sortie 0.625 A / 0.75 A / 1.25 A / 2.5 A / 3 A
■ Plage de puissance 15 W, 18 W, 30 W, 60 W
■ Large plage d'entrée 100-240 V AC
(90-265 V AC / 120-370 V DC, 85-265 V AC / 90-375 V DC) Tension de sortie réglable
■ Rendement élevé jusqu'à 89 % La tension de sortie est
■ Faible puissance dissipée, faible production de chaleur réglable en continu sur les
■ Refroidissement par convection naturelle (pas de refroidisse- appareils de la gamme CP-E. Ils
ment forcé par des ventilateurs) s'adaptent ainsi parfaitement
■ Plage de température ambiante en service -10...+70 °C à l'application, par exemple,
en compensant des chutes de
■ Stable en cas de circuit ouvert, de surcharge et de court-circuit tension provoquées par une
■ Fusible d'entrée intégré ligne trop longue.
■ Courbe des caractéristiques U/I pour les appareils > 18 W
(protection contre les surintensités - pas de mise hors tension)
■ Module CP-RUD garantissant une véritable redondance Module de redondance
■ LED d'indication d'état CP-RUD
■ Sortie de signalisation (transistor) pour tension de sortie OK 1SVR423418R9000
sur les appareils 24 V > 18 W Pour le découplage d'unités
d'alimentation en parallèle.
■ Homologations / Marques Offre une véritable redondance.
(selon l'appareil, partiellement en attente) :

—
Vue d’ensemble

08
Relais de contrôles électroniques

2CDC110004C0210_03 (EN)
