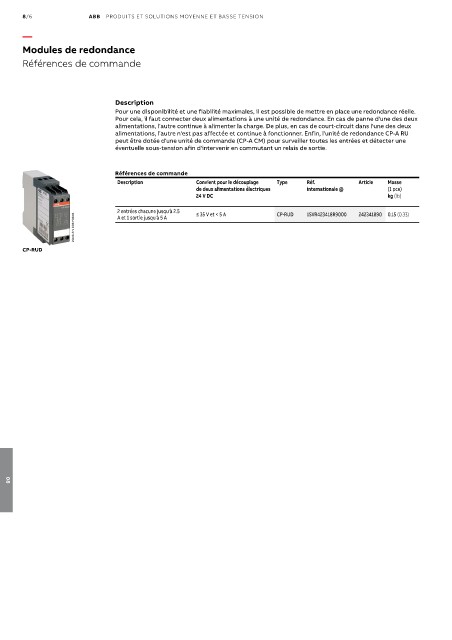

Page 1150 - Les indispensables 2021

8/6 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Modules de redondance

Références de commande

Description
Pour une disponibilité et une fiabilité maximales, il est possible de mettre en place une redondance réelle.
Pour cela, il faut connecter deux alimentations à une unité de redondance. En cas de panne d'une des deux
alimentations, l'autre continue à alimenter la charge. De plus, en cas de court-circuit dans l'une des deux
alimentations, l'autre n'est pas affectée et continue à fonctionner. Enfin, l'unité de redondance CP-A RU
peut être dotée d'une unité de commande (CP-A CM) pour surveiller toutes les entrées et détecter une
éventuelle sous-tension afin d'intervenir en commutant un relais de sortie.

Références de commande
Description Convient pour le découplage Type Réf. Article Masse
de deux alimentations électriques internationale @ (1 pce)
24 V DC kg (lb)
2 entrées chacune jusqu'à 2.5 ≤ 35 V et < 5 A CP-RUD 1SVR423418R9000 242341890 0.15 (0.33)
2CDC 271 006 F0003
A et 1 sortie jusqu'à 5 A

CP-RUD

08
