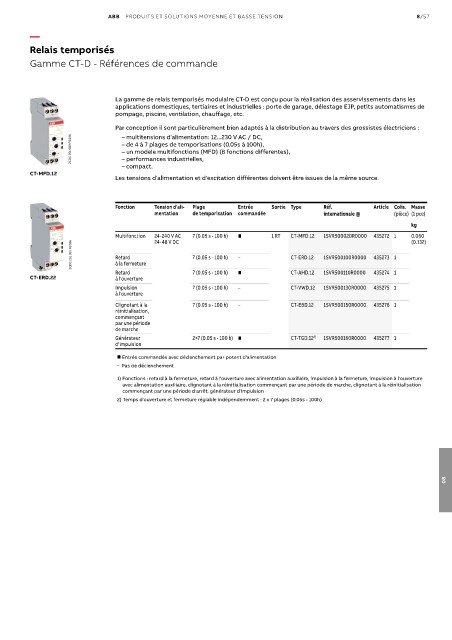

Page 1201 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 8/57

—
Relais temporisés

Gamme CT-D - Références de commande

La gamme de relais temporisés modulaire CT-D est conçu pour la réalisation des asservissements dans les
applications domestiques, tertiaires et industrielles : porte de garage, délestage EJP, petits automatismes de
pompage, piscine, ventilation, chauffage, etc.
Par conception il sont particulièrement bien adaptés à la distribution au travers des grossistes électriciens :
– multitensions d'alimentation: 12...230 V AC / DC,
2CDC 251 089 F0006 – de 4 à 7 plages de temporisations (0.05s à 100h),
– un modele multifonctions (MFD) (8 fonctions differentes),
– performances industrielles,
– compact.
CT-MFD.12
Les tensions d'alimentation et d'excitation différentes doivent être issues de la même source.

Fonction Tension d'ali- Plage Entrée Sortie Type Réf. Article Colis. Masse
mentation de temporisation commandée internationale @ (pièce) (1 pce)
kg
Multifonction 24-240 V AC 7 (0.05 s - 100 h)  1 RT CT-MFD.12 1SVR500020R0000 435272 1 0.060
24-48 V DC
(0.132)
2CDC 251 091 F0006 Retard 7 (0.05 s - 100 h) – CT-ERD.12 1SVR500100R0000 435273 1
à la fermeture
Retard 7 (0.05 s - 100 h)  CT-AHD.12 1SVR500110R0000 435274 1
CT-ERD.22 à l'ouverture
Impulsion 7 (0.05 s - 100 h) – CT-VWD.12 1SVR500130R0000 435275 1
à l'ouverture
Clignotant à la 7 (0.05 s - 100 h) – CT-EBD.12 1SVR500150R0000 435276 1
réinitialisation,
commençant
par une période
de marche
Générateur 2×7 (0.05 s - 100 h)  CT-TGD.12 2) 1SVR500160R0000 435277 1
d'impulsion
 Entrée commandée avec déclenchement par potent d'alimentation
– Pas de déclenchement
1) Fonctions : retard à la fermeture, retard à l'ouverture avec alimentation auxiliaire, impulsion à la fermeture, impulsion à l'ouverture
avec alimentation auxiliaire, clignotant à la réinitialisation commençant par une période de marche, clignotant à la réinitialisation
commençant par une période d'arrêt, générateur d'impulsion
2) Temps d'ouverture et fermeture réglable indépendemment : 2 x 7 plages (0.05s - 100h)
