Relais temporisés

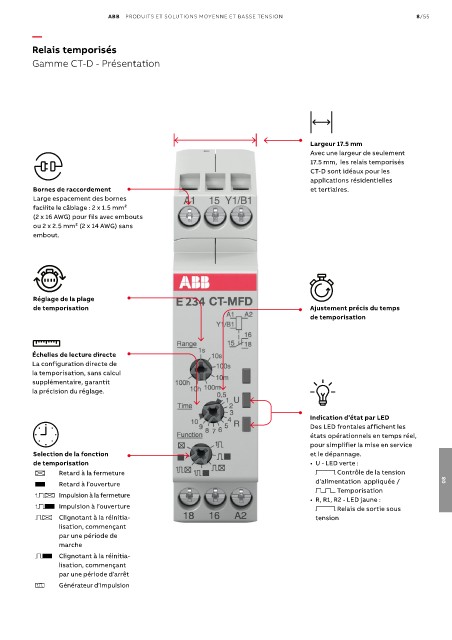

Gamme CT-D - Présentation

Largeur 17.5 mm
Avec une largeur de seulement
17.5 mm, les relais temporisés
CT-D sont idéaux pour les
applications résidentielles
Bornes de raccordement et tertiaires.
Large espacement des bornes
facilite le câblage : 2 x 1.5 mm²
(2 x 16 AWG) pour fils avec embouts
ou 2 x 2.5 mm² (2 x 14 AWG) sans
embout.

Réglage de la plage
de temporisation Ajustement précis du temps
de temporisation

Échelles de lecture directe
La configuration directe de
la temporisation, sans calcul
supplémentaire, garantit
la précision du réglage.

Indication d’état par LED
Des LED frontales affichent les
états opérationnels en temps réel,
pour simplifier la mise en service
Selection de la fonction et le dépannage.
de temporisation • U - LED verte :
A Retard à la fermeture V Contrôle de la tension
B Retard à l’ouverture d’alimentation appliquée / 08
W Temporisation
CA Impulsion à la fermeture
• R, R1, R2 - LED jaune :
CB Impulsion à l’ouverture V Relais de sortie sous
DA Clignotant à la réinitia- tension
lisation, commençant
par une période de
marche
DB Clignotant à la réinitia-
lisation, commençant
par une période d’arrêt
H Générateur d’impulsion
