ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 8/51

—

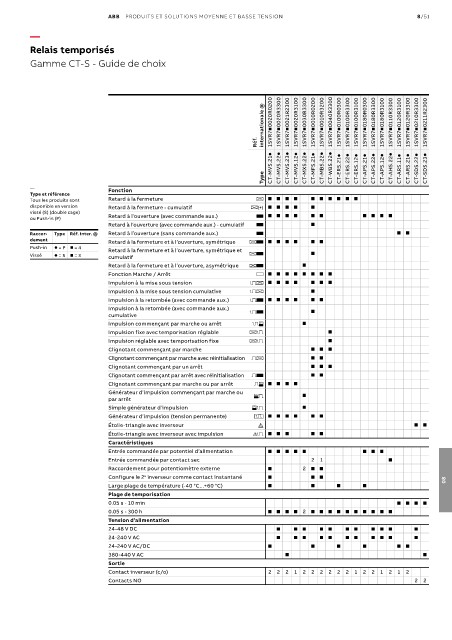

Relais temporisés

Gamme CT-S - Guide de choix

internationale @ 1SVR70020R0200 1SVR70020R3300 1SVR70021R2300 1SVR70020R3100 1SVR70030R3300 1SVR70010R0200 1SVR70010R3200 1SVR70040R3300 1SVR70100R0300 1SVR70100R3300 1SVR70100R3100 1SVR70180R0300 1SVR70180R3300 1SVR70180R3100 1SVR70110R3300 1SVR70120R3100 1SVR70120R3300 1SVR70210R3300 1SVR70211R2300

Réf.

CT-MVS.21l CT-MVS.22l CT-MVS.23l CT-MVS.12l CT-MXS.22l CT-MFS.21l CT-MBS.22l CT-WBS.22l CT-ERS.21l CT-ERS.22l CT-ERS.12l CT-APS.21l CT-APS.22l CT-APS.12l CT-AHS.22l CT-ARS.11l CT-ARS.21l CT-SDS.22l CT-SDS.23l

Type
— Fonction
Type et référence
Tous les produits sont Retard à la fermeture A          
disponible en version Retard à la fermeture - cumulatif A(+)     
vissé (S) (double cage) B    
ou Push-in (P) Retard à l’ouverture (avec commande aux.)      
Retard à l’ouverture (avec commande aux.) - cumulatif B 
Raccor- Type Réf. inter. @ Retard à l’ouverture (sans commande aux.) B  
dement AB    
Retard à la fermeture et à l’ouverture, symétrique  
Push-in l = P  = 4 Retard à la fermeture et à l’ouverture, symétrique et
Vissé l = S  = 3 cumulatif AB 
Retard à la fermeture et à l’ouverture, asymétrique AB 
Fonction Marche / Arrêt G        
Impulsion à la mise sous tension CA       
Impulsion à la mise sous tension cumulative CA 
Impulsion à la retombée (avec commande aux.) CB      
Impulsion à la retombée (avec commande aux.) 
cumulative CB
Impulsion commençant par marche ou arrêt CE 
Impulsion fixe avec temporisation réglable AC 
Impulsion réglable avec temporisation fixe AC 
Clignotant commençant par marche   
Clignotant commençant par marche avec réinitialisation DA  
Clignotant commençant par un arrêt   
Clignotant commençant par arrêt avec réinitialisation DB  
Clignotant commençant par marche ou par arrêt DE    
Générateur d’impulsion commençant par marche ou 
par arrêt ED
Simple générateur d’impulsion EC 
Générateur d’impulsion (tension permanente) H      
Étoile-triangle avec inverseur F  
Étoile-triangle avec inverseur avec impulsion FC     
Caractéristiques
Entrée commandée par potentiel d’alimentation        
Entrée commandée par contact sec 2 1 
Raccordement pour potentiomètre externe  2  
Configure le 2 inverseur comme contact instantané    08
e
Large plage de température (-40 °C...+60 °C)    
Plage de temporisation
0.05 s - 10 min    
0.05 s - 300 h     2          
Tension d’alimentation
24-48 V DC           
24-240 V AC           
24-240 V AC/DC      
380-440 V AC  
Sortie
Contact inverseur (c/o) 2 2 2 1 2 2 2 2 2 2 1 2 2 1 2 1 2
Contacts NO 2 2
