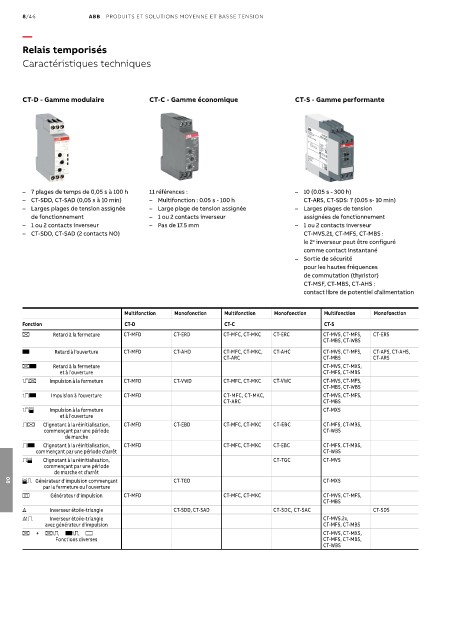

8/46 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Relais temporisés

Caractéristiques techniques

CT-D - Gamme modulaire CT-C - Gamme économique CT-S - Gamme performante

– 7 plages de temps de 0,05 s à 100 h 11 références : – 10 (0.05 s - 300 h)
– CT-SDD, CT-SAD (0,05 s à 10 min) – Multifonction : 0.05 s - 100 h CT-ARS, CT-SDS: 7 (0.05 s- 10 min)
– Larges plages de tension assignée – Large plage de tension assignée – Larges plages de tension
de fonctionnement – 1 ou 2 contacts inverseur assignées de fonctionnement
– 1 ou 2 contacts inverseur – Pas de 17.5 mm – 1 ou 2 contacts inverseur
– CT-SDD, CT-SAD (2 contacts NO) CT-MVS.21, CT-MFS, CT-MBS :
le 2 inverseur peut être configuré
e
comme contact instantané
– Sortie de sécurité
pour les hautes fréquences
de commutation (thyristor)
CT-MSF, CT-MBS, CT-AHS :
contact libre de potentiel d'alimentation

Multifonction Monofonction Multifonction Monofonction Multifonction Monofonction
Fonction CT-D CT-C CT-S
A Retard à la fermeture CT-MFD CT-ERD CT-MFC, CT-MKC CT-ERC CT-MVS, CT-MFS, CT-ERS
CT-MBS, CT-WBS
B Retard à l'ouverture CT-MFD CT-AHD CT-MFC, CT-MKC, CT-AHC CT-MVS, CT-MFS, CT-APS, CT-AHS,
CT-ARC CT-MBS CT-ARS
AB Retard à la fermeture CT-MVS, CT-MXS,
et à l'ouverture CT-MFS, CT-MBS
CA Impulsion à la fermeture CT-MFD CT-VWD CT-MFC, CT-MKC CT-VWC CT-MVS, CT-MFS,
CT-MBS, CT-WBS
CB Impulsion à l'ouverture CT-MFD CT-MFC, CT-MKC, CT-MVS, CT-MFS,
CT-ARC CT-MBS
CE Impulsion à la fermeture CT-MXS
et à l'ouverture
DA Clignotant à la réinitialisation, CT-MFD CT-EBD CT-MFC, CT-MKC CT-EBC CT-MFS, CT-MBS,
commençant par une période CT-WBS
de marche
DB Clignotant à la réinitialisation, CT-MFD CT-MFC, CT-MKC CT-EBC CT-MFS, CT-MBS,
commençant par une période d'arrêt CT-WBS
DE Clignotant à la réinitialisation, CT-TGC CT-MVS
commençant par une période
de marche et d'arrêt
ED Générateur d'impulsion commençant CT-TGD CT-MXS
08
par la fermeture ou l'ouverture
H Générateur d'impulsion CT-MFD CT-MFC, CT-MKC CT-MVS, CT-MFS,
CT-MBS
F Inverseur étoile-triangle CT-SDD, CT-SAD CT-SDC, CT-SAC CT-SDS
FC Inverseur étoile-triangle CT-MVS.2x,
avec générateur d'impulsion CT-MFS, CT-MBS
A + AC BC G CT-MVS, CT-MXS,
Fonctions diverses CT-MFS, CT-MBS,
CT-WBS
