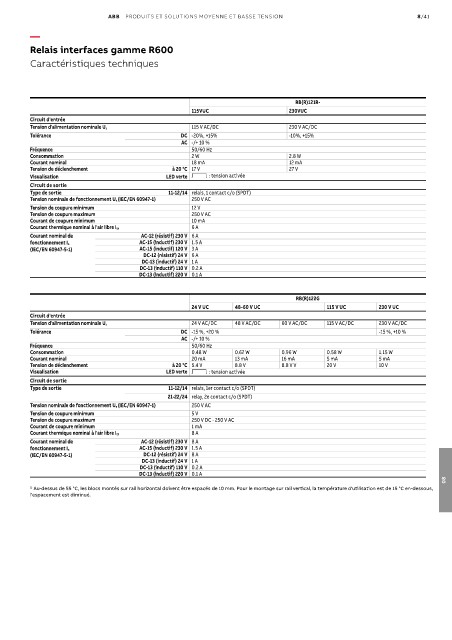

Page 1185 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 8/41

—
Relais interfaces gamme R600

Caractéristiques techniques

RB(R)121R-
115VUC 230VUC
Circuit d'entrée
115 V AC/DC 230 V AC/DC
Tension d'alimentation nominale U s
Tolérance DC -20%, +15% -10%, +15%
AC -/+ 10 %
Fréquence 50/60 Hz
Consommation 2 W 2.8 W
Courant nominal 18 mA 12 mA
Tension de déclenchement à 20 °C 17 V 27 V
Visualisation LED verte V : tension activée
Circuit de sortie
Type de sortie 11-12/14 relais, 1 contact c/o (SPDT)
Tension nominale de fonctionnement U e (IEC/EN 60947-1) 250 V AC
Tension de coupure minimum 12 V
Tension de coupure maximum 250 V AC
Courant de coupure minimum 10 mA
6 A
Courant thermique nominal à l'air libre I th
Courant nominal de AC-12 (résistif) 230 V 6 A
fonctionnement I e AC-15 (inductif) 230 V 1.5 A
(IEC/EN 60947-5-1) AC-15 (inductif) 120 V 3 A
DC-12 (résistif) 24 V 6 A
DC-13 (inductif) 24 V 1 A
DC-13 (inductif) 110 V 0.2 A
DC-13 (inductif) 220 V 0.1 A

RB(R)122G
24 V UC 48-60 V UC 115 V UC 230 V UC
Circuit d'entrée
24 V AC/DC 48 V AC/DC 60 V AC/DC 115 V AC/DC 230 V AC/DC
Tension d'alimentation nominale U s
Tolérance DC -15 %, +20 % -15 %, +10 %
AC -/+ 10 %
Fréquence 50/60 Hz
Consommation 0.48 W 0.62 W 0.96 W 0.58 W 1.15 W
Courant nominal 20 mA 13 mA 16 mA 5 mA 5 mA
Tension de déclenchement à 20 °C 5.4 V 8.8 V 8.8 V V 20 V 10 V
Visualisation LED verte V : tension activée
Circuit de sortie
Type de sortie 11-12/14 relais, 1er contact c/o (SPDT)
21-22/24 relay, 2e contact c/o (SPDT)
Tension nominale de fonctionnement U e (IEC/EN 60947-1) 250 V AC
Tension de coupure minimum 5 V
Tension de coupure maximum 250 V DC - 250 V AC
Courant de coupure minimum 1 mA
Courant thermique nominal à l'air libre I th 8 A
Courant nominal de AC-12 (résistif) 230 V 8 A
fonctionnement I e AC-15 (inductif) 230 V 1.5 A
(IEC/EN 60947-5-1) DC-12 (résistif) 24 V 8 A
DC-13 (inductif) 24 V 1 A
DC-13 (inductif) 110 V 0.2 A
DC-13 (inductif) 220 V 0.1 A
08
Au-dessus de 55 °C, les blocs montés sur rail horizontal doivent être espacés de 10 mm. Pour le montage sur rail vertical, la température d'utilisation est de 15 °C en-dessous,
1)
l'espacement est diminué.
