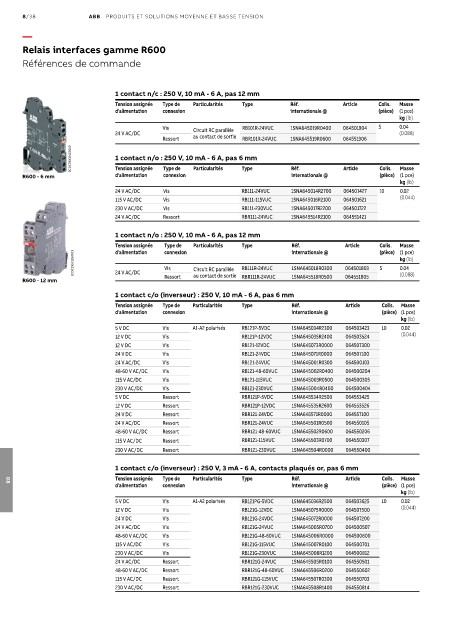

Relais interfaces gamme R600

Références de commande

1 contact n/c : 250 V, 10 mA - 6 A, pas 12 mm
Tension assignée Type de Particularités Type Réf. Article Colis. Masse
d'alimentation connexion internationale @ (pièce) (1 pce)
kg (lb)
Vis Circuit RC parallèle RB101R-24VUC 1SNA645019R0400 064501904 5 0.04
24 V AC/DC (0.088)
Ressort au contact de sortie RBR101R-24VUC 1SNA645519R0600 064551906
2CDC291024S0013 1 contact n/o : 250 V, 10 mA - 6 A, pas 6 mm

connexion
(pièce) (1 pce)
internationale @
d'alimentation
R600 - 6 mm Tension assignée Type de Particularités Type Réf. Article Colis. Masse
kg (lb)
24 V AC/DC Vis RB111-24VUC 1SNA645014R2700 064501427 10 0.02
115 V AC/DC Vis RB111-115VUC 1SNA645016R2100 064501621 (0.044)
230 V AC/DC Vis RB111-230VUC 1SNA645017R2200 064501722
24 V AC/DC Ressort RBR111-24VUC 1SNA645514R2100 064551421
1 contact n/o : 250 V, 10 mA - 6 A, pas 12 mm
Tension assignée Type de Particularités Type Réf. Article Colis. Masse
(pièce) (1 pce)
internationale @
connexion
d'alimentation
2CDC291013S0013 Vis Circuit RC parallèle RB111R-24VUC 1SNA645018R0300 064501803 5 kg (lb)
0.04
R600 - 12 mm 24 V AC/DC Ressort au contact de sortie RBR111R-24VUC 1SNA645518R0500 064551805 (0.088)
1 contact c/o (inverseur) : 250 V, 10 mA - 6 A, pas 6 mm
Tension assignée Type de Particularités Type Réf. Article Colis. Masse
d'alimentation connexion internationale @ (pièce) (1 pce)
kg (lb)
5 V DC Vis A1-A2 polarisés RB121P-5VDC 1SNA645034R2300 064503423 10 0.02
12 V DC Vis RB121P-12VDC 1SNA645035R2400 064503524 (0.044)
12 V DC Vis RB121-12VDC 1SNA645073R0000 064507300
24 V DC Vis RB121-24VDC 1SNA645071R0000 064507100
24 V AC/DC Vis RB121-24VUC 1SNA645001R0300 064500103
48-60 V AC/DC Vis RB121-48-60VUC 1SNA645002R0400 064500204
115 V AC/DC Vis RB121-115VUC 1SNA645003R0500 064500305
230 V AC/DC Vis RB121-230VUC 1SNA645004R0400 064500404
5 V DC Ressort RBR121P-5VDC 1SNA645534R2500 064553425
12 V DC Ressort RBR121P-12VDC 1SNA645535R2600 064553526
24 V DC Ressort RBR121-24VDC 1SNA645571R0000 064557100
24 V AC/DC Ressort RBR121-24VUC 1SNA645501R0500 064550105
48-60 V AC/DC Ressort RBR121-48-60VUC 1SNA645502R0600 064550206
115 V AC/DC Ressort RBR121-115VUC 1SNA645503R0700 064550307
230 V AC/DC Ressort RBR121-230VUC 1SNA645504R0000 064550400

1 contact c/o (inverseur) : 250 V, 3 mA - 6 A, contacts plaqués or, pas 6 mm
Tension assignée Type de Particularités Type Réf. Article Colis. Masse
d'alimentation connexion internationale @ (pièce) (1 pce)
08
kg (lb)
5 V DC Vis A1-A2 polarisés RB121PG-5VDC 1SNA645036R2500 064503625 10 0.02
12 V DC Vis RB121G-12VDC 1SNA645075R0000 064507500 (0.044)
24 V DC Vis RB121G-24VDC 1SNA645072R0000 064507200
24 V AC/DC Vis RB121G-24VUC 1SNA645005R0700 064500507
48-60 V AC/DC Vis RB121G-48-60VUC 1SNA645006R0000 064500600
115 V AC/DC Vis RB121G-115VUC 1SNA645007R0100 064500701
230 V AC/DC Vis RB121G-230VUC 1SNA645008R1200 064500812
24 V AC/DC Ressort RBR121G-24VUC 1SNA645505R0100 064550501
48-60 V AC/DC Ressort RBR121G-48-60VUC 1SNA645506R0200 064550602
115 V AC/DC Ressort RBR121G-115VUC 1SNA645507R0300 064550703
230 V AC/DC Ressort RBR121G-230VUC 1SNA645508R1400 064550814
