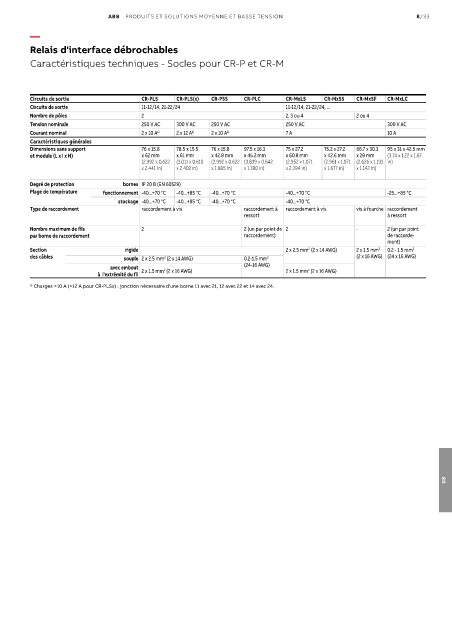

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 8/33

—
Relais d'interface débrochables

Caractéristiques techniques - Socles pour CR-P et CR-M

Circuits de sortie CR-PLS CR-PLS(x) CR-PSS CR-PLC CR-MxLS CR-MxSS CR-MxSF CR-MxLC
Circuits de sortie 11-12/14, 21-22/24 11-12/14, 21-22/24, ...
Nombre de pôles 2 2, 3 ou 4 2 ou 4
Tension nominale 250 V AC 300 V AC 250 V AC 250 V AC 300 V AC
Courant nominal 2 x 10 A 1) 2 x 12 A 1) 2 x 10 A 1) 7 A 10 A
Caractéristiques générales
Dimensions sans support 76 x 15.8 78.5 x 15.5 76 x 15.8 97.5 x 16.3 75 x 27.2 75.2 x 27.2 66.7 x 30.3 95 x 31 x 42.5 mm
et module (L x l x H) x 62 mm x 61 mm x 42.8 mm x 45.2 mm x 60.8 mm x 42.6 mm x 29 mm (3.74 x 1.22 x 1.67
(2.992 x 0.622 (3.011 x 0.610 (2.992 x 0.622 (3.839 x 0.642 (2.952 x 1.071 (2.961 x 1.071 (2.626 x 1.193 in)
x 2.441 in) x 2.402 in) x 1.685 in) x 1.780 in) x 2.394 in) x 1.677 in) x 1.142 in)

Degré de protection bornes IP 20 B (EN 60529)
Plage de température fonctionnement -40...+70 °C -40...+85 °C -40...+70 °C -40...+70 °C -25...+85 °C
stockage -40...+70 °C -40...+85 °C -40...+70 °C -40...+70 °C
Type de raccordement raccordement à vis raccordement à raccordement à vis vis à fourche raccordement
ressort à ressort
Nombre maximum de fils 2 2 (un par point de 2 - 2 (un par point
par borne de raccordement raccordement) de raccorde-
ment)
Section rigide 2 x 2.5 mm (2 x 14 AWG) 2 x 1.5 mm 2 0.2 - 1.5 mm 2
2
des câbles souple 2 x 2.5 mm (2 x 14 AWG) 0.2-1.5 mm 2 (2 x 16 AWG) (24 x 16 AWG)
2
avec embout 2 (24-16 AWG) 2
à l'extrémité du fil 2 x 1.5 mm (2 x 16 AWG) 2 x 1.5 mm (2 x 16 AWG)
1) Charges >10 A (>12 A pour CR-PLSx) : jonction nécessaire d'une borne 11 avec 21, 12 avec 22 et 14 avec 24.
