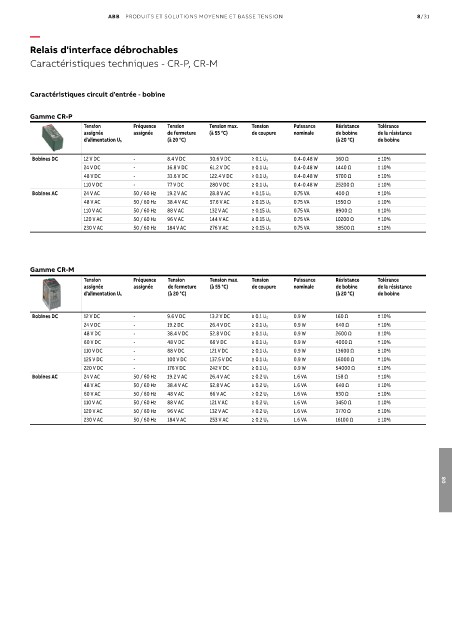

Page 1175 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 8/31

—
Relais d'interface débrochables

Caractéristiques techniques - CR-P, CR-M

Caractéristiques circuit d'entrée - bobine

Gamme CR-P
Tension Fréquence Tension Tension max. Tension Puissance Résistance Tolérance
assignée assignée de fermeture (à 55 °C) de coupure nominale de bobine de la résistance
(à 20 °C) (à 20 °C) de bobine
d'alimentation U S

Bobines DC 12 V DC - 8.4 V DC 30.6 V DC ≥ 0.1 U S 0.4-0.48 W 360 Ω ± 10%
24 V DC - 16.8 V DC 61.2 V DC ≥ 0.1 U S 0.4-0.48 W 1440 Ω ± 10%
48 V DC - 33.6 V DC 122.4 V DC ≥ 0.1 U S 0.4-0.48 W 5700 Ω ± 10%
110 V DC - 77 V DC 280 V DC ≥ 0.1 U S 0.4-0.48 W 25200 Ω ± 10%
Bobines AC 24 V AC 50 / 60 Hz 19.2 V AC 28.8 V AC ≥ 0.15 U S 0.75 VA 400 Ω ± 10%
48 V AC 50 / 60 Hz 38.4 V AC 57.6 V AC ≥ 0.15 U S 0.75 VA 1550 Ω ± 10%
110 V AC 50 / 60 Hz 88 V AC 132 V AC ≥ 0.15 U S 0.75 VA 8900 Ω ± 10%
120 V AC 50 / 60 Hz 96 V AC 144 V AC ≥ 0.15 U S 0.75 VA 10200 Ω ± 10%
230 V AC 50 / 60 Hz 184 V AC 276 V AC ≥ 0.15 U S 0.75 VA 38500 Ω ± 10%

Gamme CR-M
Tension Fréquence Tension Tension max. Tension Puissance Résistance Tolérance
assignée assignée de fermeture (à 55 °C) de coupure nominale de bobine de la résistance
d'alimentation U S (à 20 °C) (à 20 °C) de bobine

Bobines DC 12 V DC - 9.6 V DC 13.2 V DC ≥ 0.1 U S 0.9 W 160 Ω ± 10%
24 V DC - 19.2 DC 26.4 V DC ≥ 0.1 U S 0.9 W 640 Ω ± 10%
48 V DC - 38.4 V DC 52.8 V DC ≥ 0.1 U S 0.9 W 2600 Ω ± 10%
60 V DC - 48 V DC 66 V DC ≥ 0.1 U S 0.9 W 4000 Ω ± 10%
110 V DC - 88 V DC 121 V DC ≥ 0.1 U S 0.9 W 13600 Ω ± 10%
125 V DC - 100 V DC 137.5 V DC ≥ 0.1 U S 0.9 W 16000 Ω ± 10%
220 V DC - 176 V DC 242 V DC ≥ 0.1 U S 0.9 W 54000 Ω ± 10%
Bobines AC 24 V AC 50 / 60 Hz 19.2 V AC 26.4 V AC ≥ 0.2 U S 1.6 VA 158 Ω ± 10%
48 V AC 50 / 60 Hz 38.4 V AC 52.8 V AC ≥ 0.2 U S 1.6 VA 640 Ω ± 10%
60 V AC 50 / 60 Hz 48 V AC 66 V AC ≥ 0.2 U S 1.6 VA 930 Ω ± 10%
110 V AC 50 / 60 Hz 88 V AC 121 V AC ≥ 0.2 U S 1.6 VA 3450 Ω ± 10%
120 V AC 50 / 60 Hz 96 V AC 132 V AC ≥ 0.2 U S 1.6 VA 3770 Ω ± 10%
230 V AC 50 / 60 Hz 184 V AC 253 V AC ≥ 0.2 U S 1.6 VA 16100 Ω ± 10%
