8/32 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

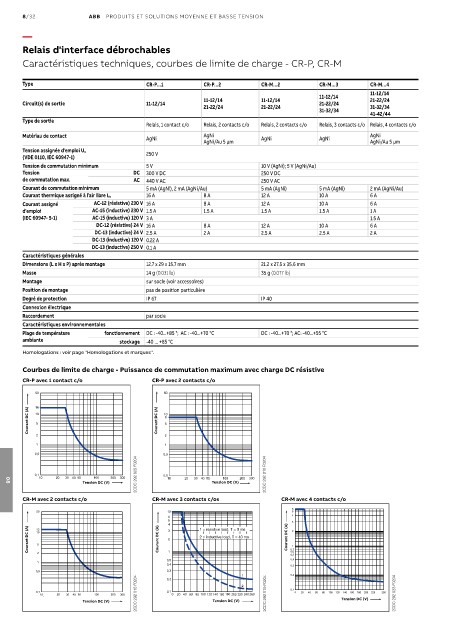

Relais d'interface débrochables

Caractéristiques techniques, courbes de limite de charge - CR-P, CR-M

Type CR-P...1 CR-P...2 CR-M...2 CR-M...3 CR-M...4
11-12/14
11-12/14
11-12/14 11-12/14 21-22/24
Circuit(s) de sortie 11-12/14 21-22/24
21-22/24 21-22/24 31-32/34
31-32/34
41-42/44
Type de sortie
Relais, 1 contact c/o Relais, 2 contacts c/o Relais, 2 contacts c/o Relais, 3 contacts c/o Relais, 4 contacts c/o
Matériau de contact AgNi AgNi
AgNi AgNi AgNi
AgNi/Au 5 µm AgNi/Au 5 µm
Tension assignée d'emploi U e
(VDE 0110, IEC 60947-1) 250 V
Tension de commutation minimum 5 V 10 V (AgNi); 5 V (AgNi/Au)
Tension DC 300 V DC 250 V DC
de commutation max. AC 440 V AC 250 V AC
Courant de commutation minimum 5 mA (AgNi), 2 mA (AgNi/Au) 5 mA (AgNi) 5 mA (AgNi) 2 mA (AgNi/Au)
16 A 8 A 12 A 10 A 6 A
Courant thermique assigné à l’air libre I th
Courant assigné AC-12 (résistive) 230 V 16 A 8 A 12 A 10 A 6 A
d'emploi AC-15 (inductive) 230 V 1.5 A 1.5 A 1.5 A 1.5 A 1 A
(IEC 60947- 5-1) AC-15 (inductive) 120 V 3 A 1.5 A
DC-12 (résistive) 24 V 16 A 8 A 12 A 10 A 6 A
DC-13 (inductive) 24 V 2.5 A 2 A 2.5 A 2.5 A 2 A
DC-13 (inductive) 120 V 0.22 A
DC-13 (inductive) 250 V 0.1 A
Caractéristiques générales
Dimensions (L x H x P) après montage 12.7 x 29 x 15.7 mm 21.2 x 27.5 x 35.6 mm
Masse 14 g (0.031 lb) 35 g (0.077 lb)
Montage sur socle (voir accessoires)
Position de montage pas de position particulière
Degré de protection IP 67 IP 40
Connexion électrique
Raccordement par socle
Caractéristiques environnementales
Plage de température fonctionnement DC : -40...+85 °; AC : -40...+70 °C DC : -40...+70 °; AC: -40...+55 °C
ambiante stockage -40 ... +85 °C
Homologations : voir page "Homologations et marques".

Courbes de limite de charge - Puissance de commutation maximum avec charge DC résistive
CR-P avec 1 contact c/o CR-P avec 2 contacts c/o

Courant DC (A) DC current [A] Courant DC (A) DC current [A]

2CDC 292 005 F0204 2CDC 292 010 F0204

Tension DC (V) Tension DC (V)
DC voltage [V]
DC voltage [V]
08
CR-M avec 2 contacts c/o CR-M avec 3 contacts c/os CR-M avec 4 contacts c/o

Courant DC (A) DC current [A] DC current [A] Courant DC (A) 1 = resistive load, T = 0 ms Courant DC (A) DC current [A]
2 = inductive load, T = 40 ms

2CDC 292 015 F0204 2CDC 292 019 F0204 2CDC 292 023 F0204

DC voltage [V]
DC voltage [V]
DC voltage [V]
Tension DC (V) Tension DC (V) Tension DC (V)
