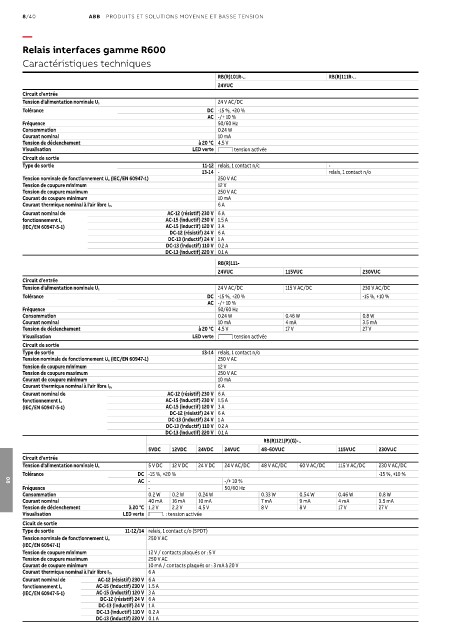

Page 1184 - Les indispensables 2021

8/40 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Relais interfaces gamme R600

Caractéristiques techniques
RB(R)101R-.. RB(R)111R-..
24VUC
Circuit d'entrée
24 V AC/DC
Tension d'alimentation nominale U s
Tolérance DC -15 %, +20 %
AC -/+ 10 %
Fréquence 50/60 Hz
Consommation 0.24 W
Courant nominal 10 mA
Tension de déclenchement à 20 °C 4.5 V
Visualisation LED verte V tension activée
Circuit de sortie
Type de sortie 11-12 relais, 1 contact n/c -
13-14 - relais, 1 contact n/o
Tension nominale de fonctionnement U e (IEC/EN 60947-1) 250 V AC
Tension de coupure minimum 12 V
Tension de coupure maximum 250 V AC
Courant de coupure minimum 10 mA
Courant thermique nominal à l'air libre I th 6 A
Courant nominal de AC-12 (résistif) 230 V 6 A
fonctionnement I e AC-15 (inductif) 230 V 1.5 A
(IEC/EN 60947-5-1) AC-15 (inductif) 120 V 3 A
DC-12 (résistif) 24 V 6 A
DC-13 (inductif) 24 V 1 A
DC-13 (inductif) 110 V 0.2 A
DC-13 (inductif) 220 V 0.1 A
RB(R)111-
24VUC 115VUC 230VUC
Circuit d'entrée
24 V AC/DC 115 V AC/DC 230 V AC/DC
Tension d'alimentation nominale U s
Tolérance DC -15 %, +20 % -15 %, +10 %
AC -/+ 10 %
Fréquence 50/60 Hz
Consommation 0.24 W 0.46 W 0.8 W
Courant nominal 10 mA 4 mA 3.5 mA
Tension de déclenchement à 20 °C 4.5 V 17 V 27 V
Visualisation LED verte V tension activée
Circuit de sortie
Type de sortie 13-14 relais, 1 contact n/o
Tension nominale de fonctionnement U e (IEC/EN 60947-1) 250 V AC
Tension de coupure minimum 12 V
Tension de coupure maximum 250 V AC
Courant de coupure minimum 10 mA
6 A
Courant thermique nominal à l'air libre I th
Courant nominal de AC-12 (résistif) 230 V 6 A
fonctionnement I e AC-15 (inductif) 230 V 1.5 A
(IEC/EN 60947-5-1) AC-15 (inductif) 120 V 3 A
DC-12 (résistif) 24 V 6 A
DC-13 (inductif) 24 V 1 A
DC-13 (inductif) 110 V 0.2 A
DC-13 (inductif) 220 V 0.1 A
RB(R)121(P)(G)-..
5VDC 12VDC 24VDC 24VUC 48-60VUC 115VUC 230VUC
Circuit d'entrée
Tension d'alimentation nominale U s 5 V DC 12 V DC 24 V DC 24 V AC/DC 48 V AC/DC 60 V AC/DC 115 V AC/DC 230 V AC/DC
Tolérance DC -15 %, +20 % -15 %, +10 %
AC - -/+ 10 %
08
Fréquence - 50/60 Hz
Consommation 0.2 W 0.2 W 0.24 W 0.33 W 0.54 W 0.46 W 0.8 W
Courant nominal 40 mA 16 mA 10 mA 7 mA 9 mA 4 mA 3.5 mA
Tension de déclenchement à 20 °C 1.2 V 2.2 V 4.5 V 8 V 8 V 17 V 27 V
Visualisation LED verte V : tension activée
Cicuit de sortie
Type de sortie 11-12/14 relais, 1 contact c/o (SPDT)
250 V AC
Tension nominale de fonctionnement U e
(IEC/EN 60947-1)
Tension de coupure minimum 12 V / contacts plaqués or : 5 V
Tension de coupure maximum 250 V AC
Courant de coupure minimum 10 mA / contacts plaqués or : 3 mA à 20 V
Courant thermique nominal à l'air libre I th 6 A
Courant nominal de AC-12 (résistif) 230 V 6 A
fonctionnement I e AC-15 (inductif) 230 V 1.5 A
(IEC/EN 60947-5-1) AC-15 (inductif) 120 V 3 A
DC-12 (résistif) 24 V 6 A
DC-13 (inductif) 24 V 1 A
DC-13 (inductif) 110 V 0.2 A
DC-13 (inductif) 220 V 0.1 A
