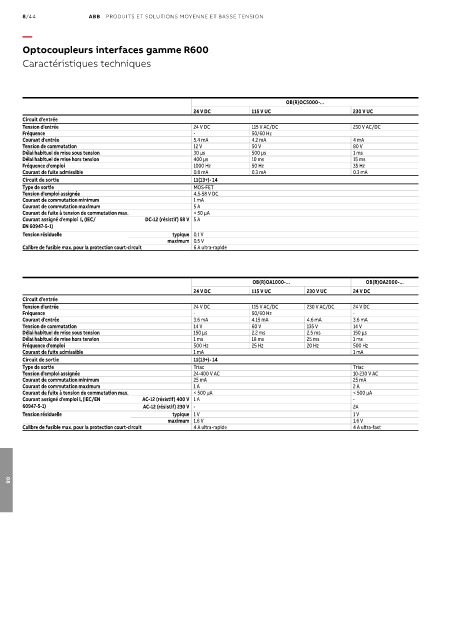

Optocoupleurs interfaces gamme R600

Caractéristiques techniques

OB(R)OC5000-...
24 V DC 115 V UC 230 V UC
Circuit d'entrée
Tension d'entrée 24 V DC 115 V AC/DC 230 V AC/DC
Fréquence - 50/60 Hz
Courant d'entrée 5.4 mA 4.2 mA 4 mA
Tension de commutation 12 V 50 V 80 V
Délai habituel de mise sous tension 30 µs 500 µs 1 ms
Délai habituel de mise hors tension 400 µs 10 ms 15 ms
Fréquence d'emploi 1000 Hz 50 Hz 35 Hz
Courant de fuite admissible 0.8 mA 0.3 mA 0.3 mA
Circuit de sortie 11(13+)- 14
Type de sortie MOS-FET
Tension d'emploi assignée 4.5-58 V DC
Courant de commutation minimum 1 mA
Courant de commutation maximum 5 A
Courant de fuite à tension de commutation max. < 50 µA
Courant assigné d'emploi I e (IEC/ DC-12 (résistif) 58 V 5 A
EN 60947-5-1)
Tension résiduelle typique 0.1 V
maximum 0.5 V
Calibre de fusible max. pour la protection court-circuit 6 A ultra-rapide

OB(R)OA1000-... OB(R)OA2000-...
24 V DC 115 V UC 230 V UC 24 V DC
Circuit d'entrée
Tension d'entrée 24 V DC 115 V AC/DC 230 V AC/DC 24 V DC
Fréquence - 50/60 Hz -
Courant d'entrée 3.6 mA 4.15 mA 4.6 mA 3.6 mA
Tension de commutation 14 V 60 V 135 V 14 V
Délai habituel de mise sous tension 150 µs 2.2 ms 2.5 ms 150 µs
Délai habituel de mise hors tension 1 ms 18 ms 25 ms 1 ms
Fréquence d'emploi 500 Hz 25 Hz 20 Hz 500 Hz
Courant de fuite admissible 1 mA 1 mA
Circuit de sortie 11(13+)- 14
Type de sortie Triac Triac
Tension d'emploi assignée 24-400 V AC 10-230 V AC
Courant de commutation minimum 25 mA 25 mA
Courant de commutation maximum 1 A 2 A
Courant de fuite à tension de commutation max. < 500 µA < 500 µA
Courant assigné d'emploi I e (IEC/EN AC-12 (résistif) 400 V 1 A -
60947-5-1) AC-12 (résistif) 230 V - 2A
Tension résiduelle typique 1 V 1 V
maximum 1.6 V 1.6 V
Calibre de fusible max. pour la protection court-circuit 4 A ultra-rapide 4 A ultra-fast
