8/48 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

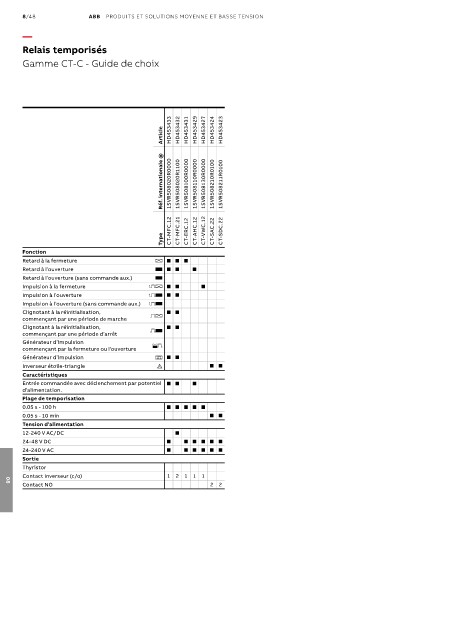

Relais temporisés

Gamme CT-C - Guide de choix

Article HD453433 HD453432 HD453431 HD453429 HD453427 HD453424 HD453423

Réf. internationale @ 1SVR508020R0000 1SVR508020R1100 1SVR508100R0000 1SVR508110R0000 1SVR508130R0000 1SVR508210R0100 1SVR508211R0100

CT-MFC.12 CT-MFC.21 CT-ERC.12 CT-AHC.12 CT-VWC.12 CT-SAC.22 CT-SDC.22
Type

Fonction
Retard à la fermeture A J J J
Retard à l’ouverture B J J J
Retard à l’ouverture (sans commande aux.) B
Impulsion à la fermeture CA J J J
Impulsion à l’ouverture CB J J
Impulsion à l’ouverture (sans commande aux.) CB
Clignotant à la réinitialisation, DA J J
commençant par une période de marche
Clignotant à la réinitialisation, DB J J
commençant par une période d’arrêt
Générateur d’impulsion
commençant par la fermeture ou l’ouverture ED
Générateur d’impulsion H J J
Inverseur étoile-triangle F J J
Caractéristiques
Entrée commandée avec déclenchement par potentiel J J J
d’alimentation.
Plage de temporisation
0.05 s - 100 h J J J J J
0.05 s - 10 min J J
Tension d’alimentation
12-240 V AC/DC J
24-48 V DC J J J J J J
24-240 V AC J J J J J J
Sortie
Thyristor
Contact inverseur (c/o) 1 2 1 1 1
Contact NO 2 2
08
