Relais temporisés

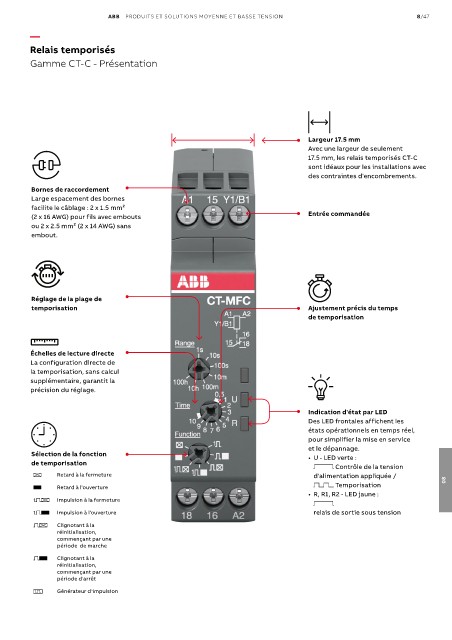

Gamme CT-C - Présentation

Largeur 17.5 mm
Avec une largeur de seulement
17.5 mm, les relais temporisés CT-C
sont idéaux pour les installations avec
des contraintes d'encombrements.
Bornes de raccordement
Large espacement des bornes
facilite le câblage : 2 x 1.5 mm²
(2 x 16 AWG) pour fils avec embouts Entrée commandée
ou 2 x 2.5 mm² (2 x 14 AWG) sans
embout.

Réglage de la plage de
temporisation Ajustement précis du temps
de temporisation

Échelles de lecture directe
La configuration directe de
la temporisation, sans calcul
supplémentaire, garantit la
précision du réglage.

Indication d'état par LED
Des LED frontales affichent les
états opérationnels en temps réel,
pour simplifier la mise en service
et le dépannage.
Sélection de la fonction • U - LED verte :
de temporisation
V Contrôle de la tension
A Retard à la fermeture d'alimentation appliquée / 08
B Retard à l'ouverture W Temporisation
• R, R1, R2 - LED jaune :
CA Impulsion à la fermeture
V
CB Impulsion à l'ouverture relais de sortie sous tension
DA Clignotant à la
réinitialisation,
commençant par une
période de marche
DB Clignotant à la
réinitialisation,
commençant par une
période d'arrêt
H Générateur d'impulsion
