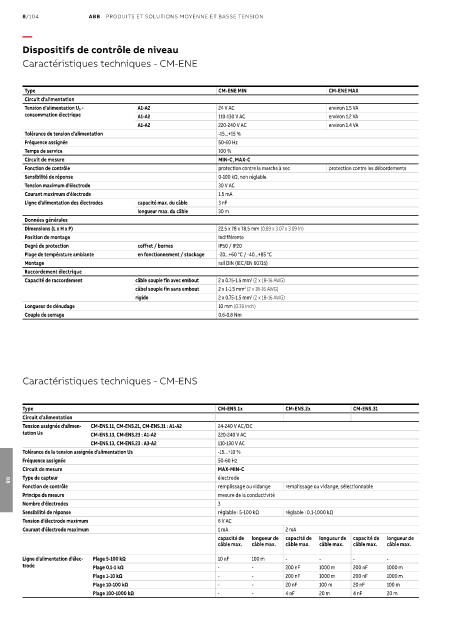

8/104 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Dispositifs de contrôle de niveau

Caractéristiques techniques - CM-ENE

Type CM-ENE MIN CM-ENE MAX
Circuit d'alimentation
Tension d'alimentation U S - A1-A2 24 V AC environ 1.5 VA
consommation électrique A1-A2 110-130 V AC environ 1.2 VA
A1-A2 220-240 V AC environ 1.4 VA
Tolérance de tension d'alimentation -15...+15 %
Fréquence assignée 50-60 Hz
Temps de service 100 %
Circuit de mesure MIN-C, MAX-C
Fonction de contrôle protection contre la marche à sec protection contre les débordements
Sensibilité de réponse 0-100 kΩ, non réglable
Tension maximum d'électrode 30 V AC
Courant maximum d'électrode 1.5 mA
Ligne d'alimentation des électrodes capacité max. du câble 3 nF
longueur max. du câble 30 m
Données générales
Dimensions (L x H x P) 22.5 x 78 x 78.5 mm (0.89 x 3.07 x 3.09 in)
Position de montage indifférente
Degré de protection coffret / bornes IP50 / IP20
Plage de température ambiante en fonctionnement / stockage -20...+60 °C / -40...+85 °C
Montage rail DIN (IEC/EN 60715)
Raccordement électrique
Capacité de raccordement câble souple fin avec embout 2 x 0.75-1.5 mm (2 x 18-16 AWG)
2
câbel souple fin sans embout 2 x 1-1.5 mm (2 x 18-16 AWG)
2
rigide 2 x 0.75-1.5 mm (2 x 18-16 AWG)
2
Longueur de dénudage 10 mm (0.39 inch)
Couple de serrage 0.6-0.8 Nm

Caractéristiques techniques - CM-ENS

Type CM-ENS.1x CM-ENS.2x CM-ENS.31
Circuit d’alimentation
Tension assignée d'alimen- CM-ENS.11, CM-ENS.21, CM-ENS.31 : A1-A2 24-240 V AC/DC
tation Us CM-ENS.13, CM-ENS.23 : A1-A2 220-240 V AC
CM-ENS.13, CM-ENS.23 : A3-A2 110-130 V AC
Tolérance de la tension assignée d'alimentation Us -15...+10 %
Fréquence assignée 50-60 Hz
Circuit de mesure MAX-MIN-C
Type de capteur électrode
Fonction de contrôle remplissage ou vidange remplissage ou vidange, sélectionnable
08
Principe de mesure mesure de la conductivité
Nombre d'électrodes 3
Sensibilité de réponse réglable : 5-100 kΩ réglable : 0.1-1000 kΩ
Tension d'électrode maximum 6 V AC
Courant d'électrode maximum 1 mA 2 mA
capacité de longueur de capacité de longueur de capacité de longueur de
câble max. câble max. câble max. câble max. câble max. câble max.
Ligne d'alimentation d'élec- Plage 5-100 kΩ 10 nF 100 m - - - -
trode Plage 0.1-1 kΩ - - 200 nF 1000 m 200 nF 1000 m
Plage 1-10 kΩ - - 200 nF 1000 m 200 nF 1000 m
Plage 10-100 kΩ - - 20 nF 100 m 20 nF 100 m
Plage 100-1000 kΩ - - 4 nF 20 m 4 nF 20 m
