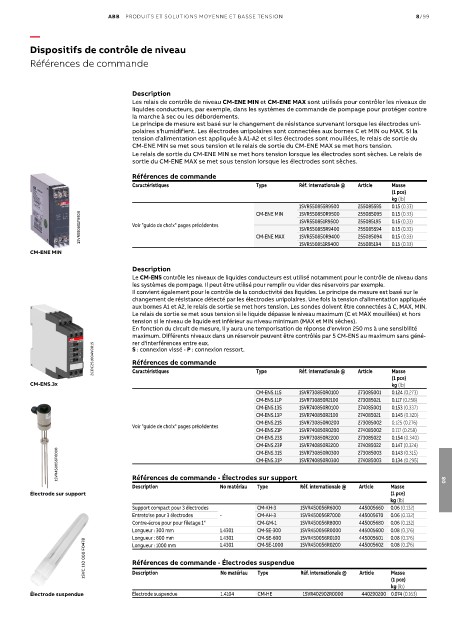

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 8/99

—
Dispositifs de contrôle de niveau

Références de commande

Description
Les relais de contrôle de niveau CM-ENE MIN et CM-ENE MAX sont utilisés pour contrôler les niveaux de
liquides conducteurs, par exemple, dans les systèmes de commande de pompage pour protéger contre
la marche à sec ou les débordements.
Le principe de mesure est basé sur le changement de résistance survenant lorsque les électrodes uni-
polaires s'humidifient. Les électrodes unipolaires sont connectées aux bornes C et MIN ou MAX. Si la
tension d'alimentation est appliquée à A1-A2 et si les électrodes sont mouillées, le relais de sortie du
CM-ENE MIN se met sous tension et le relais de sortie du CM-ENE MAX se met hors tension.
Le relais de sortie du CM-ENE MIN se met hors tension lorsque les électrodes sont sèches. Le relais de
sortie du CM-ENE MAX se met sous tension lorsque les électrodes sont sèches.
Références de commande
Caractéristiques Type Réf. internationale @ Article Masse
(1 pce)
kg (lb)
1SVR550855R9500 255085595 0.15 (0.33)
0.15 (0.33)
CM-ENE MIN
1SVR550850R9500
255085095
1SVR550851F9500 Voir "guide de choix" pages précédentes CM-ENE MAX 1SVR550851R9500 255085195 0.15 (0.33)
1SVR550855R9400
0.15 (0.33)
255085594
255085094
1SVR550850R9400
0.15 (0.33)
CM-ENE MIN 1SVR550851R9400 255085194 0.15 (0.33)
Description
Le CM-ENS contrôle les niveaux de liquides conducteurs est utilisé notamment pour le contrôle de niveau dans
les systèmes de pompage. Il peut être utilisé pour remplir ou vider des réservoirs par exemple.
Il convient également pour le contrôle de la conductivité des liquides. Le principe de mesure est basé sur le
changement de résistance détecté par les électrodes unipolaires. Une fois la tension d'alimentation appliquée
aux bornes A1 et A2, le relais de sortie se met hors tension. Les sondes doivent être connectées à C, MAX, MIN.
Le relais de sortie se met sous tension si le liquide dépasse le niveau maximum (C et MAX mouillées) et hors
tension si le niveau de liquide est inférieur au niveau minimum (MAX et MIN sèches).
En fonction du circuit de mesure, il y aura une temporisation de réponse d'environ 250 ms à une sensibilité
maximum. Différents niveaux dans un réservoir peuvent être contrôlés par 5 CM-ENS au maximum sans géné-
rer d'interférences entre eux.
2CDC251004V0015 S : connexion vissé - P : connexion ressort.
Références de commande
Type
Masse
Article
Réf. internationale @
Caractéristiques
(1 pce)
CM-ENS.3x kg (lb)
CM-ENS.11S 1SVR730850R0100 273085001 0.124 (0.273)
CM-ENS.11P 1SVR730850R2100 273085021 0.117 (0.258)
274085001
1SVR 450 056 F6000 CM-ENS.13P 1SVR740850R2100 274085021 0.145 (0.320)
1SVR740850R0100
CM-ENS.13S
0.153 (0.337)
CM-ENS.21S
1SVR730850R0200
0.125 (0.276)
273085002
Voir "guide de choix" pages précédentes
CM-ENS.21P 1SVR740850R0200 274085002 0.117 (0.258)
CM-ENS.23S 1SVR730850R2200 273085022 0.154 (0.340)
CM-ENS.23P 1SVR740850R2200 274085022 0.147 (0.324)
1SVR450056F6000 CM-ENS.31P 1SVR740850R0300 274085003 0.134 (0.295)
273085003
0.143 (0.315)
CM-ENS.31S
1SVR730850R0300
Références de commande - Électrodes sur support
Description No matériau Type Réf. internationale @ Article Masse 08
Électrode sur support (1 pce)
kg (lb)
Support compact pour 3 électrodes CM-KH-3 1SVR450056R6000 445005660 0.06 (0.132)
Entretoise pour 3 électrodes - CM-AH-3 1SVR450056R7000 445005670 0.06 (0.132)
Contre-écrou pour pour filetage 1" CM-GM-1 1SVR450056R8000 445005680 0.06 (0.132)
Longueur : 300 mm 1.4301 CM-SE-300 1SVR450056R0000 445005600 0.08 (0.176)
Longueur : 600 mm 1.4301 CM-SE-600 1SVR450056R0100 445005601 0.08 (0.176)
1SVC 110 000 F0478 Références de commande - Électrodes suspendue Réf. internationale @ Article Masse
CM-SE-1000
1SVR450056R0200
445005602
0.08 (0.176)
1.4301
Longueur : 1000 mm
No matériau
Description
Type
(1 pce)
kg (lb)
Électrode suspendue Électrode suspendue 1.4104 CM-HE 1SVR402902R0000 440290200 0.074 (0.163)
