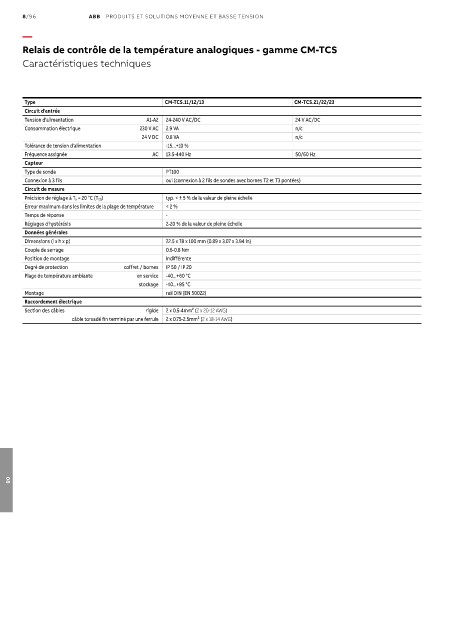

8/96 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Relais de contrôle de la température analogiques - gamme CM-TCS

Caractéristiques techniques

Type CM-TCS.11/12/13 CM-TCS.21/22/23
Circuit d'entrée
Tension d'alimentation A1-A2 24-240 V AC/DC 24 V AC/DC
Consommation électrique 230 V AC 2.9 VA n/c
24 V DC 0.8 VA n/c
Tolérance de tension d'alimentation -15...+10 %
Fréquence assignée AC 13.5-440 Hz 50/60 Hz
Capteur
Type de sonde PT100
Connexion à 3 fils oui (connexion à 2 fils de sondes avec bornes T2 et T3 pontées)
Circuit de mesure
Précision de réglage à T a = 20 °C (T 20) typ. < ± 5 % de la valeur de pleine échelle
Erreur maximum dans les limites de la plage de température < 2 %
Temps de réponse -
Réglages d'hystérésis 2-20 % de la valeur de pleine échelle
Données générales
Dimensions (l x h x p) 22.5 x 78 x 100 mm (0.89 x 3.07 x 3.94 in)
Couple de serrage 0.6-0.8 Nm
Position de montage indifférente
Degré de protection coffret / bornes IP 50 / IP 20
Plage de température ambiante en service -40...+60 °C
stockage -40...+85 °C
Montage rail DIN (EN 50022)
Raccordement électrique
Section des câbles rigide 2 x 0.5-4mm² (2 x 20-12 AWG)
câble torsadé fin terminé par une ferrule 2 x 0.75-2.5mm² (2 x 18-14 AWG)
