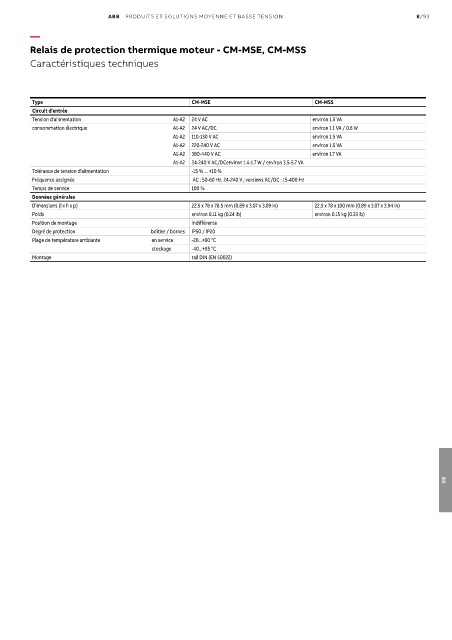

Relais de protection thermique moteur - CM-MSE, CM-MSS

Caractéristiques techniques

Type CM-MSE CM-MSS
Circuit d'entrée
Tension d'alimentation A1-A2 24 V AC environ 1.5 VA
consommation électrique A1-A2 24 V AC/DC environ 1.1 VA / 0.6 W
A1-A2 110-130 V AC environ 1.5 VA
A1-A2 220-240 V AC environ 1.5 VA
A1-A2 380-440 V AC environ 1.7 VA
A1-A2 24-240 V AC/DC environ 1.4-1.7 W / environ 3.5-5.7 VA
Tolérance de tension d'alimentation -15 % ... +10 %
Fréquence assignée AC : 50-60 Hz, 24-240 V ; versions AC/DC : 15-400 Hz
Temps de service 100 %
Données générales
Dimensions (l x h x p) 22.5 x 78 x 78.5 mm (0.89 x 3.07 x 3.09 in) 22.5 x 78 x 100 mm (0.89 x 3.07 x 3.94 in)
Poids environ 0.11 kg (0.24 lb) environ 0.15 kg (0.33 lb)
Position de montage indifférente
Degré de protection boîtier / bornes IP50 / IP20
Plage de température ambiante en service -20...+60 °C
stockage -40...+85 °C
Montage rail DIN (EN 50022)
