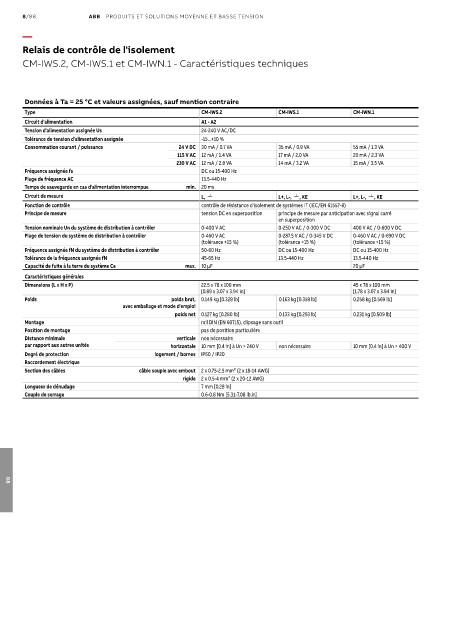

8/88 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Relais de contrôle de l'isolement

CM-IWS.2, CM-IWS.1 et CM-IWN.1 - Caractéristiques techniques

Données à Ta = 25 °C et valeurs assignées, sauf mention contraire
Type CM-IWS.2 CM-IWS.1 CM-IWN.1
Circuit d'alimentation A1 - A2
Tension d'alimentation assignée Us 24-240 V AC/DC
Tolérance de tension d'alimentation assignée -15...+10 %
Consommation courant / puissance 24 V DC 30 mA / 0.7 VA 35 mA / 0.9 VA 55 mA / 1.3 VA
115 V AC 12 mA / 1.4 VA 17 mA / 2.0 VA 20 mA / 2.3 VA
230 V AC 12 mA / 2.8 VA 14 mA / 3.2 VA 15 mA / 3.5 VA
Fréquence assignée fs DC ou 15-400 Hz
Plage de fréquence AC 13.5-440 Hz
Temps de sauvegarde en cas d'alimentation interrompue min. 20 ms
Circuit de mesure L, L+, L-, , KE L+, L-, , KE
Fonction de contrôle contrôle de résistance d'isolement de systèmes IT (IEC/EN 61557-8)
Principe de mesure tension DC en superposition principe de mesure par anticipation avec signal carré
en superposition
Tension nominale Un du système de distribution à contrôler 0-400 V AC 0-250 V AC / 0-300 V DC 400 V AC / 0-600 V DC
Plage de tension du système de distribution à contrôler 0-460 V AC 0-287.5 V AC / 0-345 V DC 0-460 V AC / 0-690 V DC
(tolérance +15 %) (tolérance +15 %) (tolérance +15 %)
Fréquence assignée fN du système de distribution à contrôler 50-60 Hz DC ou 15-400 Hz DC ou 15-400 Hz
Tolérance de la fréquence assignée fN 45-65 Hz 13.5-440 Hz 13.5-440 Hz
Capacité de fuite à la terre du système Ce max. 10 µF 20 µF
Caractéristiques générales
Dimensions (L x H x P) 22.5 x 78 x 100 mm 45 x 78 x 100 mm
[0.89 x 3.07 x 3.94 in] [1.78 x 3.07 x 3.94 in]
Poids poids brut, 0.149 kg [0.328 lb] 0.163 kg [0.359 lb] 0.258 kg [0.569 lb]
avec emballage et mode d'emploi
poids net 0.127 kg [0.280 lb] 0.133 kg [0.293 lb] 0.231 kg [0.509 lb]
Montage rail DIN (EN 60715), clipsage sans outil
Position de montage pas de position particulière
Distance minimale verticale non nécessaire
par rapport aux autres unités horizontale 10 mm [0.4 in] à Un > 240 V non nécessaire 10 mm [0.4 in] à Un > 400 V
Degré de protection logement / bornes IP50 / IP20
Raccordement électrique
Section des câbles câble souple avec embout 2 x 0.75-2.5 mm² (2 x 18-14 AWG)
rigide 2 x 0.5-4 mm² (2 x 20-12 AWG)
Longueur de dénudage 7 mm [0.28 in]
Couple de serrage 0.6-0.8 Nm [5.31-7.08 lb.in]
