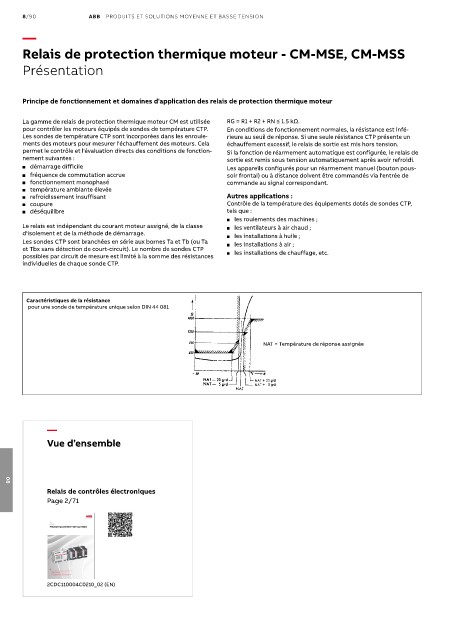

8/90             ABB  PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

       —

       Relais de protection thermique moteur - CM-MSE, CM-MSS
       Présentation




       Principe de fonctionnement et domaines d'application des relais de protection thermique moteur

       La gamme de relais de protection thermique moteur CM est utilisée   RG = R1 + R2 + RN ≤ 1.5 kΩ.
       pour contrôler les moteurs équipés de sondes de température CTP.   En conditions de fonctionnement normales, la résistance est infé-
       Les sondes de température CTP sont incorporées dans les enroule-  rieure au seuil de réponse. Si une seule résistance CTP présente un
       ments des moteurs pour mesurer l'échauffement des moteurs. Cela   échauffement excessif, le relais de sortie est mis hors tension.
       permet le contrôle et l'évaluation directs des conditions de fonction-  Si la fonction de réarmement automatique est configurée, le relais de
       nement suivantes :                                    sortie est remis sous tension automatiquement après avoir refroidi.
       ■   démarrage difficile                               Les appareils configurés pour un réarmement manuel (bouton pous-
       ■  fréquence de commutation accrue                    soir frontal) ou à distance doivent être commandés via l'entrée de
       ■   fonctionnement monophasé                          commande au signal correspondant.
       ■  température ambiante élevée
       ■   refroidissement insuffisant                       Autres applications :
       ■   coupure                                           Contrôle de la température des équipements dotés de sondes CTP,
       ■   déséquilibre                                      tels que :
                                                             ■  les roulements des machines ;
       Le relais est indépendant du courant moteur assigné, de la classe   ■  les ventilateurs à air chaud ;
       d'isolement et de la méthode de démarrage.            ■  les installations à huile ;
       Les sondes CTP sont branchées en série aux bornes Ta et Tb (ou Ta   ■  les installations à air ;
       et Tbx sans détection de court-circuit). Le nombre de sondes CTP
       possibles par circuit de mesure est limité à la somme des résistances   ■  les installations de chauffage, etc.
       individuelles de chaque sonde CTP.




          Caractéristiques de la résistance
        pour une sonde de température unique selon DIN 44 081




                                                                      NAT = Température de réponse assignée












             —
             Vue d’ensemble






   08
             Relais de contrôles électroniques
             Page 2/71


              —
              CATALOG
              Measuring and monitoring relays




              •  Excellent vibration resistance with the Easy Connect Technology:
               push-in terminals – the right solution for harsh environments
              •  Suitable for railway applications:
               selected products comply to the latest standards
              •  Current actual operational states are indicated by LEDs on the
               front, simplifying commissioning and troubleshooting
             2CDC110004C0210_02 (EN)
