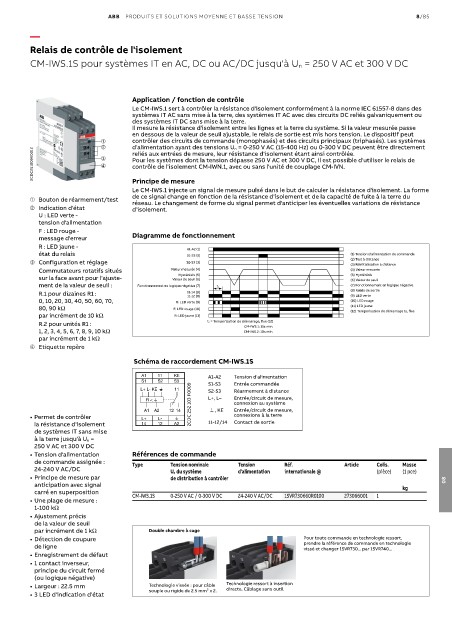

Page 1229 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 8/85

—
Relais de contrôle de l'isolement

CM-IWS.1S pour systèmes IT en AC, DC ou AC/DC jusqu'à U n = 250 V AC et 300 V DC

Application / fonction de contrôle
Le CM-IWS.1 sert à contrôler la résistance d'isolement conformément à la norme IEC 61557-8 dans des
systèmes IT AC sans mise à la terre, des systèmes IT AC avec des circuits DC reliés galvaniquement ou
des systèmes IT DC sans mise à la terre.
Il mesure la résistance d'isolement entre les lignes et la terre du système. Si la valeur mesurée passe
en dessous de la valeur de seuil ajustable, le relais de sortie est mis hors tension. Le dispositif peut
➀ contrôler des circuits de commande (monophasés) et des circuits principaux (triphasés). Les systèmes
➁ d'alimentation ayant des tensions U n = 0-250 V AC (15-400 Hz) ou 0-300 V DC peuvent être directement
2CDC251009V0012 ➂ Pour les systèmes dont la tension dépasse 250 V AC et 300 V DC, il est possible d'utiliser le relais de
reliés aux entrées de mesure, leur résistance d'isolement étant ainsi contrôlée.
contrôle de l'isolement CM-IWN.1, avec ou sans l'unité de couplage CM-IVN.
➃
Principe de mesure
Le CM-IWS.1 injecte un signal de mesure pulsé dans le but de calculer la résistance d'isolement. La forme
de ce signal change en fonction de la résistance d'isolement et de la capacité de fuite à la terre du
➀ Bouton de réarmement/test réseau. Le changement de forme du signal permet d'anticiper les éventuelles variations de résistance
➁ Indication d'état d'isolement.
U : LED verte -
tension d'alimentation
F : LED rouge -
message d'erreur Diagramme de fonctionnement
R : LED jaune - A1-A2 (1)
état du relais S1-S3 (2) (1) Tension d'alimentation de commande
➂ Configuration et réglage S2-S3 (3) (2) Test à distance
(3) Réinitialisation à distance
Commutateurs rotatifs situés Valeur mesurée (4) (4) Valeur mesurée
Hystérésis (5)
sur la face avant pour l'ajuste- Valeur de seuil (6) (5) Hystérésis
(6) Valeur de seuil
ment de la valeur de seuil : Fonctionnement en logique négative (7) t s (7) Fonctionnement en logique négative
R.1 pour dizaines R1 : 11-14 (8) (8) Relais de sortie
(9) LED verte
11-12 (8)
0, 10, 20, 30, 40, 50, 60, 70, U: LED verte (9) (10) LED rouge
80, 90 kW F: LED rouge (10) (11) LED jaune
(12) Temporisation de démarrage ts, fixe
par incrément de 10 kW R: LED jaune (11)
R.2 pour unités R1 : t s = Temporisation de démarrage, fixe (12)
CM-IWS.1: 15s min.
1, 2, 3, 4, 5, 6, 7, 8, 9, 10 kW CM-IWS.2: 10s min.
par incrément de 1 kW
➃ Etiquette repère
Schéma de raccordement CM-IWS.1S
A1 11 KE A1-A2 Tension d'alimentation
S1 S2 S3 S1-S3 Entrée commandée
L+ L- KE w 11 S2-S3 Réarmement à distance
R < w L+, L– Entrée/circuit de mesure,
connexion au système
A1 A2 12 14 2CDC 252 103 F0009 , KE Entrée/circuit de mesure,
• Permet de contrôler L+ L- w connexions à la terre
la résistance d'isolement 14 12 A2 11-12/14 Contact de sortie
de systèmes IT sans mise
à la terre jusqu'à U n =
250 V AC et 300 V DC
• Tension d'alimentation Références de commande
de commande assignée : Type Tension nominale Tension Réf. Article Colis. Masse
24-240 V AC/DC U n du système d'alimentation internationale @ (pièce) (1 pce)
• Principe de mesure par de distribution à contrôler 08
anticipation avec signal kg
carré en superposition CM-IWS.1S 0-250 V AC / 0-300 V DC 24-240 V AC/DC 1SVR730660R0100 273066001 1
• Une plage de mesure :
1-100 kW
• Ajustement précis
de la valeur de seuil
par incrément de 1 kW Double chambre à cage
• Détection de coupure Pour toute commande en technologie ressort,
de ligne prendre la référence de commande en technologie
vissé et changer 1SVR730... par 1SVR740...
• Enregistrement de défaut
• 1 contact inverseur,
principe du circuit fermé
(ou logique négative)
• Largeur : 22.5 mm Technologie vissée : pour câble Technologie ressort à insertion
directe. Câblage sans outil.
• 3 LED d'indication d'état souple ou rigide de 2.5 mm² x 2.
