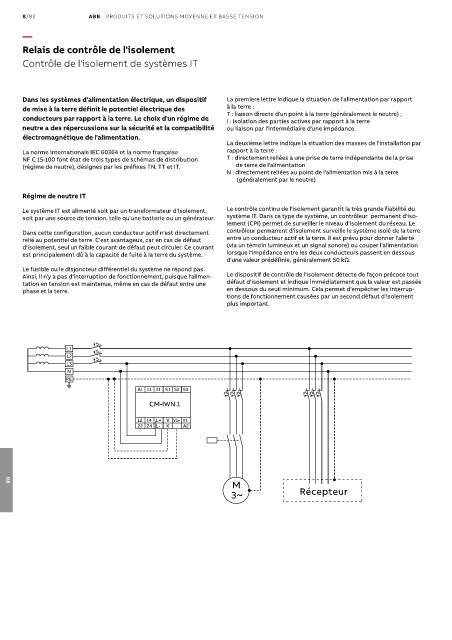

8/82 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Relais de contrôle de l'isolement

Contrôle de l'isolement de systèmes IT

Dans les systèmes d'alimentation électrique, un dispositif La premiere lettre indique la situation de l'alimentation par rapport
de mise à la terre définit le potentiel électrique des à la terre :
conducteurs par rapport à la terre. Le choix d'un régime de T : liaison directe d'un point à la terre (généralement le neutre) ;
I : isolation des parties actives par rapport à la terre
neutre a des répercussions sur la sécurité et la compatibilité ou liaison par l'intermédiaire d'une impédance.
électromagnétique de l'alimentation.
La deuxième lettre indique la situation des masses de l'installation par
La norme internationale IEC 60364 et la norme française rapport à la terre :
NF C 15-100 font état de trois types de schémas de distribution T : directement reliées à une prise de terre indépendante de la prise
(régime de neutre), désignes par les préfixes TN, TT et IT. de terre de l'alimentation
N : directement reliées au point de l'alimentation mis à la terre
(généralement par le neutre)

Régime de neutre IT
Le système IT est alimenté soit par un transformateur d'isolement, Le contrôle continu de l'isolement garantit la très grande fiabilité du
soit par une source de tension, telle qu'une batterie ou un générateur. système IT. Dans ce type de système, un contrôleur permanent d'iso-
lement (CPI) permet de surveiller le niveau d'isolement du réseau. Le
Dans cette configuration, aucun conducteur actif n'est directement contrôleur permanent d'isolement surveille le système isolé de la terre
relié au potentiel de terre. C'est avantageux, car en cas de défaut entre un conducteur actif et la terre. Il est prévu pour donner l'alerte
d'isolement, seul un faible courant de défaut peut circuler. Ce courant (via un témoin lumineux et un signal sonore) ou couper l'alimentation
est principalement dû à la capacité de fuite à la terre du système. lorsque l'impédance entre les deux conducteurs passent en dessous
d'une valeur prédéfinie, généralement 50 kΩ.
Le fusible ou le disjoncteur différentiel du système ne répond pas.
Ainsi, il n'y a pas d'interruption de fonctionnement, puisque l'alimen- Le dispositif de contrôle de l'isolement détecte de façon précoce tout
tation en tension est maintenue, même en cas de défaut entre une défaut d'isolement et indique immédiatement que la valeur est passée
phase et la terre. en dessous du seuil minimum. Cela permet d'empêcher les interrup-
tions de fonctionnement causées par un second défaut d'isolement
plus important.

L1
L2
L3
N
PE
A1 11 21 S1 S2 S3
CM-IWN.1

12 14 L+ V V1+ V1-
22 24 L- K A2

M
08
3~ Récepteur
