ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 8/83

—

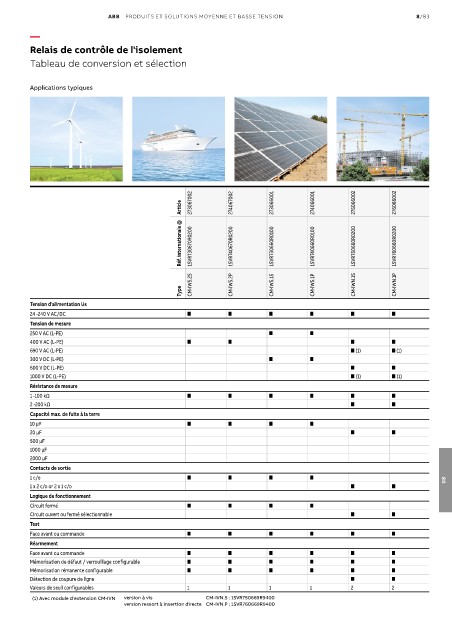

Relais de contrôle de l'isolement

Tableau de conversion et sélection

Applications typiques

Article 273067002 274067002 273066001 274066001 275066002 276066002

Réf. internationale @ 1SVR730670R0200 1SVR740670R0200 1SVR730660R0100 1SVR740660R0100 1SVR750660R0200 1SVR760660R0200

CM-IWS.2S CM-IWS.2P CM-IWS.1S CM-IWS.1P CM-IWN.1S CM-IWN.1P
Type
Tension d'alimentation Us
24 -240 V AC/DC ■ ■ ■ ■ ■ ■
Tension de mesure
250 V AC (L-PE) ■ ■
400 V AC (L-PE) ■ ■ ■ ■
690 V AC (L-PE) ■ (1) ■ (1)
300 V DC (L-PE) ■ ■
600 V DC (L-PE) ■ ■
1000 V DC (L-PE) ■ (1) ■ (1)
Résistance de mesure
1 -100 kΩ ■ ■ ■ ■ ■ ■
2 -200 kΩ ■ ■
Capacité max. de fuite à la terre
10 μF ■ ■ ■ ■
20 μF ■ ■
500 μF
1000 μF
2000 μF
Contacts de sortie
1 c/o ■ ■ ■ ■ 08
1 x 2 c/o or 2 x 1 c/o ■ ■
Logique de fonctionnement
Circuit fermé ■ ■ ■ ■
Circuit ouvert ou fermé sélectionnable ■ ■
Test
Face avant ou commande ■ ■ ■ ■ ■ ■
Réarmement
Face avant ou commande ■ ■ ■ ■ ■ ■
Mémorisation de défaut / verrouillage configurable ■ ■ ■ ■ ■ ■
Mémorisation rémanente configurable ■ ■ ■ ■ ■ ■
Détection de coupure de ligne ■ ■
Valeurs de seuil configurables 1 1 1 1 2 2
(1) Avec module d'extension CM-IVN version à vis CM-IVN.S : 1SVR750669R9400
version ressort à insertion directe CM-IVN.P : 1SVR760669R9400
