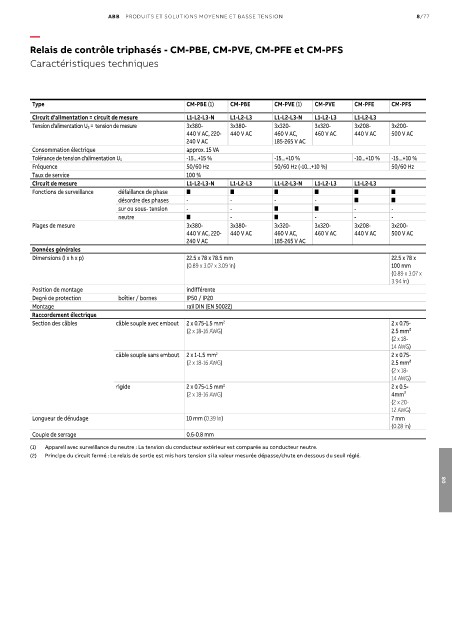

Relais de contrôle triphasés - CM-PBE, CM-PVE, CM-PFE et CM-PFS

Caractéristiques techniques

Type CM-PBE (1) CM-PBE CM-PVE (1) CM-PVE CM-PFE CM-PFS

Circuit d'alimentation = circuit de mesure L1-L2-L3-N L1-L2-L3 L1-L2-L3-N L1-L2-L3 L1-L2-L3
Tension d'alimentation U S = tension de mesure 3x380- 3x380- 3x320- 3x320- 3x208- 3x200-
440 V AC, 220- 440 V AC 460 V AC, 460 V AC 440 V AC 500 V AC
240 V AC 185-265 V AC
Consommation électrique approx. 15 VA
Tolérance de tension d'alimentation U S -15...+15 % -15...+10 % -10...+10 % -15...+10 %
Fréquence 50/60 Hz 50/60 Hz (-10...+10 %) 50/60 Hz
Taux de service 100 %
Circuit de mesure L1-L2-L3-N L1-L2-L3 L1-L2-L3-N L1-L2-L3 L1-L2-L3
Fonctions de surveillance défaillance de phase ■ ■ ■ ■ ■ ■
désordre des phases - - - - ■ ■
sur ou sous- tension - - ■ ■ - -
neutre ■ - ■ - - -
Plages de mesure 3x380- 3x380- 3x320- 3x320- 3x208- 3x200-
440 V AC, 220- 440 V AC 460 V AC, 460 V AC 440 V AC 500 V AC
240 V AC 185-265 V AC
Données générales
Dimensions (l x h x p) 22.5 x 78 x 78.5 mm 22.5 x 78 x
(0.89 x 3.07 x 3.09 in) 100 mm
(0.89 x 3.07 x
3.94 in)
Position de montage indifférente
Degré de protection boîtier / bornes IP50 / IP20
Montage rail DIN (EN 50022)
Raccordement électrique
2
Section des câbles câble souple avec embout 2 x 0.75-1.5 mm 2 x 0.75-
(2 x 18-16 AWG) 2.5 mm²
(2 x 18-
14 AWG)
2
câble souple sans embout 2 x 1-1.5 mm 2 x 0.75-
(2 x 18-16 AWG) 2.5 mm²
(2 x 18-
14 AWG)
rigide 2 x 0.75-1.5 mm 2 x 0.5-
2
(2 x 18-16 AWG) 4mm²
(2 x 20-
12 AWG)
Longueur de dénudage 10 mm (0.39 in) 7 mm
(0.28 in)
Couple de serrage 0.6-0.8 mm
(1) Appareil avec surveillance du neutre : La tension du conducteur extérieur est comparée au conducteur neutre.
(2) Principe du circuit fermé : Le relais de sortie est mis hors tension si la valeur mesurée dépasse/chute en dessous du seuil réglé.
