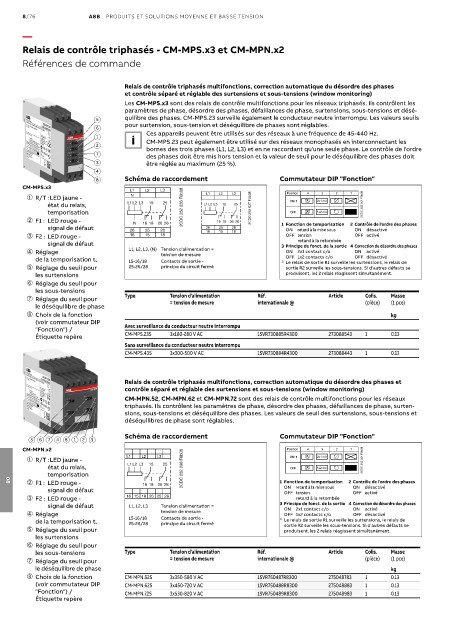

8/76 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Relais de contrôle triphasés - CM-MPS.x3 et CM-MPN.x2

Références de commande

Relais de contrôle triphasés multifonctions, correction automatique du désordre des phases
et contrôle séparé et réglable des surtensions et sous-tensions (window monitoring)
Les CM-MPS.x3 sont des relais de contrôle multifonctions pour les réseaux triphasés. Ils contrôlent les
paramètres de phase, désordre des phases, défaillances de phase, surtensions, sous-tensions et désé-
5 quilibre des phases. CM-MPS.23 surveille également le conducteur neutre interrompu. Les valeurs seuils
pour surtension, sous-tension et déséquilibre de phases sont réglables.
6
Ces appareils peuvent être utilisés sur des réseaux à une fréquence de 45-440 Hz.
1
CM-MPS.23 peut également être utilisé sur des réseaux monophasés en interconnectant les
2
bornes des trois phases (L1, L2, L3) et en ne raccordant qu'une seule phase. Le contrôle de l'ordre
7
des phases doit être mis hors tension et la valeur de seuil pour le déséquilibre des phases doit
3 être réglée au maximum (25 %).
4
8 Schéma de raccordement Commutateur DIP "Fonction"
CM-MPS.x3
L1 L2 L3
➀ R/T : LED jaune - N L1 L2 L3 Position 4 3 2 1
ON
état du relais, L1 L2 L3 15 25 2CDC 252 036 F0b08 L1 L2 L3 15 25 2CDC 252 041 F0b08
temporisation 2CDC 252 037 F0b08 OFF
➁ F1 : LED rouge - N 16 18 26 28 16 18 26 28 1 Fonction de temporisation 2 Contrôle de l'ordre des phases
signal de défaut 26 25 28 26 25 28 ON retard à la mise sous ON désactivé
18
16
15
➂ F2 : LED rouge - 16 15 18 OFF tension OFF activé
retard à la retombée
signal de défaut 3 Principe de fonct. de la sortie 4 Correction du désordre des phases
➃ Réglage L1, L2, L3, (N) Tension d'alimentation = ON 2x1 contact c/o ON activé
tension de mesure
OFF 1x2 contacts c/o
OFF désactivé
de la temporisation t v 15-16/18 Contacts de sortie - 1) Le relais de sortie R1 surveille les surtensions, le relais de
➄ Réglage du seuil pour 25-26/28 principe du circuit fermé sortie R2 surveille les sous-tensions. Si d'autres défauts se
les surtensions produisent, les 2 relais réagissent simultanément.
➅ Réglage du seuil pour
les sous-tensions
➆ Réglage du seuil pour Type Tension d'alimentation Réf. Article Colis. Masse
(pièce)
(1 pce)
= tension de mesure
internationale @
le déséquilibre de phase
➇ Choix de la fonction kg
(voir commutateur DIP
"Fonction") / Avec surveillance du conducteur neutre interrompu
Étiquette repère CM-MPS.23S 3x180-280 V AC 1SVR730885R4300 273088543 1 0.13
Sans surveillance du conducteur neutre interrompu
CM-MPS.43S 3x300-500 V AC 1SVR730884R4300 273088443 1 0.13
Relais de contrôle triphasés multifonctions, correction automatique du désordre des phases et
contrôle séparé et réglable des surtensions et sous-tensions (window monitoring)
CM-MPN.52, CM-MPN.62 et CM-MPN.72 sont des relais de contrôle multifonctions pour les réseaux
triphasés. Ils contrôlent les paramètres de phase, désordre des phases, défaillances de phase, surten-
sions, sous-tensions et déséquilibre des phases. Les valeurs de seuil des surtensions, sous-tensions et
déséquilibres de phase sont réglables.
Schéma de raccordement Commutateur DIP "Fonction"
5 6 7 4 8 1 2 3
CM-MPN.x2 Position 4 3 2 1
L1 L2 L3 ON
➀ R/T : LED jaune - L1 L2 L3 15 25 2CDC 252 041 F0b08
état du relais, 2CDC 252 038 F0b08 OFF
temporisation
➁ F1 : LED rouge - 16 18 26 28 1 Fonction de temporisation 2 Contrôle de l'ordre des phases
08
signal de défaut ON retard à la mise sous ON désactivé
OFF tension
OFF activé
➂ F2 : LED rouge - 16 15 18 26 25 28 retard à la retombée
signal de défaut L1, L2, L3 Tension d'alimentation = 3 Principe de fonct. de la sortie 4 Correction du désordre des phases
ON 2x1 contact c/o
ON activé
➃ Réglage tension de mesure OFF 1x2 contacts c/o OFF désactivé
15-16/18 Contacts de sortie - 1) Le relais de sortie R1 surveille les surtensions, le relais de
de la temporisation t v 25-26/28 principe du circuit fermé sortie R2 surveille les sous-tensions. Si d'autres défauts se
➄ Réglage du seuil pour produisent, les 2 relais réagissent simultanément.
les surtensions
➅ Réglage du seuil pour
les sous-tensions Type Tension d'alimentation Réf. Article Colis. Masse
➆ Réglage du seuil pour = tension de mesure internationale @ (pièce) (1 pce)
le déséquilibre de phase kg
➇ Choix de la fonction CM-MPN.52S 3x350-580 V AC 1SVR750487R8300 275048783 1 0.13
(voir commutateur DIP CM-MPN.62S 3x450-720 V AC 1SVR750488R8300 275048883 1 0.13
"Fonction") / CM-MPN.72S 3x530-820 V AC 1SVR750489R8300 275048983 1 0.13
Étiquette repère
