ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 8/75

—

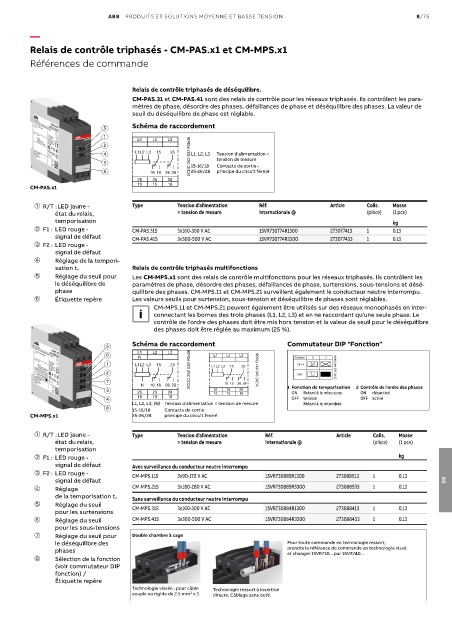

Relais de contrôle triphasés - CM-PAS.x1 et CM-MPS.x1

Références de commande

Relais de contrôle triphasés de déséquilibre.
CM-PAS.31 et CM-PAS.41 sont des relais de contrôle pour les réseaux triphasés. Ils contrôlent les para-
mètres de phase, désordre des phases, défaillances de phase et déséquilibre des phases. La valeur de
seuil du déséquilibre de phase est réglable.
Schéma de raccordement
5
1
L1 L2 L3
2
4 L1 L2 L3 15 25 2CDC 252 037 F0b08 L1, L2, L3 Tension d'alimentation =
3 15-16/18 tension de mesure
Contacts de sortie -
6 16 18 26 28 25-26/28 principe du circuit fermé
26 25 28
16 15 18
CM-PAS.x1
➀ R/T : LED jaune - Type Tension d'alimentation Réf. Article Colis. Masse
état du relais, = tension de mesure internationale @ (pièce) (1 pce)
temporisation kg
➁ F1 : LED rouge - CM-PAS.31S 3x160-300 V AC 1SVR730774R1300 273077413 1 0.13
signal de défaut CM-PAS.41S 3x300-500 V AC 1SVR730774R3300 273077433 1 0.13
➂ F2 : LED rouge -
signal de défaut
➃ Réglage de la tempori-
Relais de contrôle triphasés multifonctions
sation t v
➄ Réglage du seuil pour Les CM-MPS.x1 sont des relais de contrôle multifonctions pour les réseaux triphasés. Ils contrôlent les
le déséquilibre de paramètres de phase, désordre des phases, défaillances de phase, surtensions, sous-tensions et désé-
phase quilibre des phases. CM-MPS.11 et CM-MPS.21 surveillent également le conducteur neutre interrompu.
➅ Étiquette repère Les valeurs seuils pour surtension, sous-tension et déséquilibre de phases sont réglables.
CM-MPS.11 et CM-MPS.21 peuvent également être utilisés sur des réseaux monophasés en inter-
connectant les bornes des trois phases (L1, L2, L3) et en ne raccordant qu'une seule phase. Le
contrôle de l'ordre des phases doit être mis hors tension et la valeur de seuil pour le déséquilibre
des phases doit être réglée au maximum (25 %).
Schéma de raccordement Commutateur DIP "Fonction"
5
L1 L2 L3
6 L1 L2 L3
N Position 2 1
1 L1 L2 L3 15 25 L1 L2 L3 15 25 ON 2CDC 252 040 F0b08
2 2CDC 252 036 F0b08 2CDC 252 037 F0b08 OFF
7
N 16 18 26 28 16 18 26 28 1 Fonction de temporisation 2 Contrôle de l'ordre des phases
3 26 25 28 26 25 28 ON Retard à la mise sous ON désactivé
16
15
18
4 16 15 18 OFF tension OFF activé
L1, L2, L3, (N) Tension d'alimentation = tension de mesure Retard à la retombée
8 15-16/18 Contacts de sortie -
CM-MPS.x1 25-26/28 principe du circuit fermé
➀ R/T : LED jaune - Type Tension d'alimentation Réf. Article Colis. Masse
état du relais, = tension de mesure internationale @ (pièce) (1 pce)
temporisation
➁ F1 : LED rouge - kg
signal de défaut Avec surveillance du conducteur neutre interrompu
➂ F2 : LED rouge - CM-MPS.11S 3x90-170 V AC 1SVR730885R1300 273088513 1 0.13
signal de défaut 08
➃ Réglage CM-MPS.21S 3x180-280 V AC 1SVR730885R3300 273088533 1 0.13
de la temporisation t v Sans surveillance du conducteur neutre interrompu
➄ Réglage du seuil
pour les surtensions CM-MPS.31S 3x160-300 V AC 1SVR730884R1300 273088413 1 0.13
➅ Réglage du seuil CM-MPS.41S 3x300-500 V AC 1SVR730884R3300 273088433 1 0.13
pour les sous-tensions
➆ Réglage du seuil pour Double chambre à cage
le déséquilibre des Pour toute commande en technologie ressort,
phases prendre la référence de commande en technologie vissé
et changer 1SVR730... par 1SVR740...
➇ Sélection de la fonction
(voir commutateur DIP
fonction) /
Étiquette repère
Technologie vissée : pour câble Technologie ressort à insertion
souple ou rigide de 2.5 mm² x 2. directe. Câblage sans outil.
