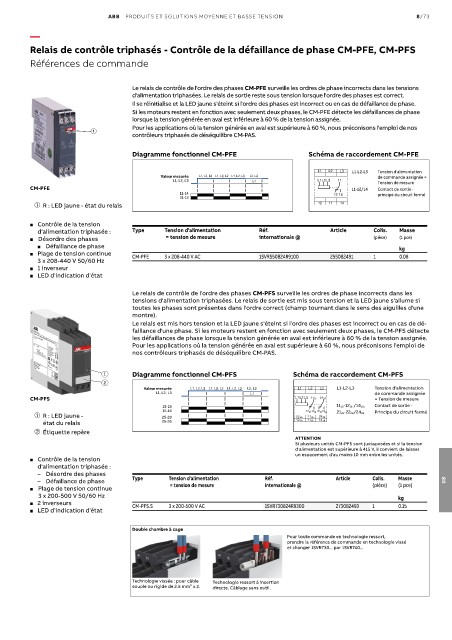

Page 1217 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 8/73

—
Relais de contrôle triphasés - Contrôle de la défaillance de phase CM-PFE, CM-PFS

Références de commande

Le relais de contrôle de l'ordre des phases CM-PFE surveille les ordres de phase incorrects dans les tensions
d'alimentation triphasées. Le relais de sortie reste sous tension lorsque l'ordre des phases est correct.
1SVR 550 824 F9100 Si les moteurs restent en fonction avec seulement deux phases, le CM-PFE détecte les défaillances de phase
Il se réinitialise et la LED jaune s'éteint si l'ordre des phases est incorrect ou en cas de défaillance de phase.
lorsque la tension générée en aval est inférieure à 60 % de la tension assignée.
Pour les applications où la tension générée en aval est supérieure à 60 %, nous préconisons l'emploi de nos

contrôleurs triphasés de déséquilibre CM-PAS.

Diagramme fonctionnel CM-PFE Schéma de raccordement CM-PFE

L1-L2-L3 Tension d'alimentation
Valeur mesurée de commande assignée =
L1, L2, L3
Tension de mesure
CM-PFE 11-12/14 Contact de sortie -
11-14 principe du circuit fermé
11-12
➀ R : LED jaune - état du relais
■ Contrôle de la tension
d'alimentation triphasée : Type Tension d'alimentation Réf. Article Colis. Masse
■ Désordre des phases = tension de mesure internationale @ (pièce) (1 pce)
■ Défaillance de phase kg
■ Plage de tension continue CM-PFE 3 x 208-440 V AC 1SVR550824R9100 255082491 1 0.08
3 x 208-440 V 50/60 Hz
■ 1 inverseur
■ LED d'indication d'état

Le relais de contrôle de l'ordre des phases CM-PFS surveille les ordres de phase incorrects dans les
tensions d'alimentation triphasées. Le relais de sortie est mis sous tension et la LED jaune s'allume si
toutes les phases sont présentes dans l'ordre correct (champ tournant dans le sens des aiguilles d'une
montre).
Le relais est mis hors tension et la LED jaune s'éteint si l'ordre des phases est incorrect ou en cas de dé-
faillance d'une phase. Si les moteurs restent en fonction avec seulement deux phases, le CM-PFS détecte
les défaillances de phase lorsque la tension générée en aval est inférieure à 60 % de la tension assignée.
Pour les applications où la tension générée en aval est supérieure à 60 %, nous préconisons l'emploi de
nos contrôleurs triphasés de déséquilibre CM-PAS.

1 Diagramme fonctionnel CM-PFS Schéma de raccordement CM-PFS
2
Valeur mesurée L1-L2-L3 Tension d'alimentation
L1, L2, L3 de commande assignée
CM-PFS = Tension de mesure
15-18 11 15-12 16 /14 18, Contact de sortie -
15-16 21 25-22 26/24 28 Principe du circuit fermé
➀ R : LED jaune - 25-28
état du relais 25-26
➁ Étiquette repère
ATTENTION
Si plusieurs unités CM-PFS sont juxtaposées et si la tension
d'alimentation est supérieure à 415 V, il convient de laisser
un espacement d'au moins 10 mm entre les unités.
■ Contrôle de la tension
d'alimentation triphasée :
– Désordre des phases
– Défaillance de phase Type Tension d'alimentation Réf. Article Colis. Masse 08
■ Plage de tension continue = tension de mesure internationale @ (pièce) (1 pce)
3 x 200-500 V 50/60 Hz kg
■ 2 inverseurs CM-PFS.S 3 x 200-500 V AC 1SVR730824R9300 273082493 1 0.15
■ LED d'indication d'état

Double chambre à cage
Pour toute commande en technologie ressort,
prendre la référence de commande en technologie vissé
et changer 1SVR730... par 1SVR740...

Technologie vissée : pour câble Technologie ressort à insertion
souple ou rigide de 2.5 mm² x 2. directe. Câblage sans outil.
