8/72 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

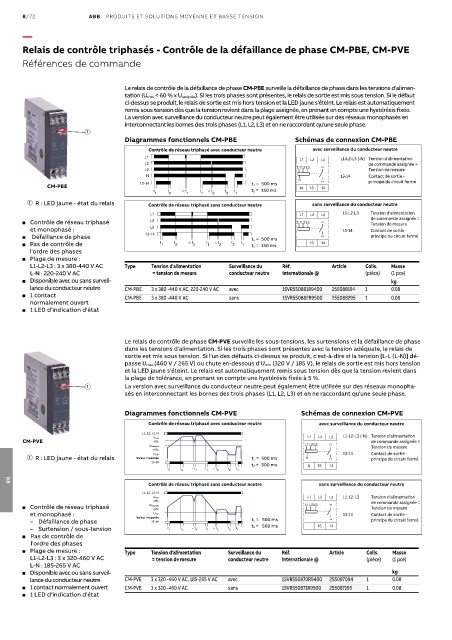

Relais de contrôle triphasés - Contrôle de la défaillance de phase CM-PBE, CM-PVE

Références de commande

Le relais de contrôle de la défaillance de phase CM-PBE surveille la défaillance de phase dans les tensions d'alimen-
tation (U mes < 60 % x U assignée). Si les trois phases sont présentes, le relais de sortie est mis sous tension. Si le défaut
1SVR 550 882 F9500 remis sous tension dès que la tension revient dans la plage assignée, en prenant en compte une hystérésis fixée.
ci-dessus se produit, le relais de sortie est mis hors tension et la LED jaune s'éteint. Le relais est automatiquement
La version avec surveillance du conducteur neutre peut également être utilisée sur des réseaux monophasés en
interconnectant les bornes des trois phases (L1, L2, L3) et en ne raccordant qu'une seule phase.

Diagrammes fonctionnels CM-PBE Schémas de connexion CM-PBE
Contrôle de réseau triphasé avec conducteur neutre avec surveillance du conducteur neutre
L1 L1-L2-L3 (-N) Tension d'alimentation
L2 de commande assignée =
L3 Tension de mesure
N 13-14 Contact de sortie -
CM-PBE 13-14 t 1 = 500 ms principe du circuit fermé
t t < t t < t t t t 2 = 150 ms
1 2 1 1 2 2 1
➀ R : LED jaune - état du relais Contrôle de réseau triphasé sans conducteur neutre sans surveillance du conducteur neutre
L1 L1-L2-L3 Tension d'alimentation
de commande assignée =
■ Contrôle de réseau triphasé L2 Tension de mesure
et monophasé : L3 13-14 Contact de sortie -
■ Défaillance de phase 13-14 t 1 = 500 ms principe du circuit fermé
■ Pas de contrôle de t 1 t 2 < t 1 t 1 < t 2 t 2 t 1 t 2 = 150 ms
l'ordre des phases
■ Plage de mesure :
L1-L2-L3 : 3 x 380-440 V AC Type Tension d'alimentation Surveillance du Réf. Article Colis. Masse
L-N : 220-240 V AC = tension de mesure conducteur neutre internationale @ (pièce) (1 pce)
■ Disponible avec ou sans surveil- kg
lance du conducteur neutre CM-PBE 3 x 380 -440 V AC, 220-240 V AC avec 1SVR550881R9400 255088194 1 0.08
■ 1 contact CM-PBE 3 x 380 -440 V AC sans 1SVR550882R9500 255088295 1 0.08
normalement ouvert
■ 1 LED d'indication d'état

Le relais de contrôle de phase CM-PVE surveille les sous-tensions, les surtensions et la défaillance de phase
dans les tensions d'alimentation. Si les trois phases sont présentes avec la tension adéquate, le relais de
1SVR 550 870 F9400 passe U max (460 V / 265 V) ou chute en-dessous d'U min (320 V / 185 V), le relais de sortie est mis hors tension
sortie est mis sous tension. Si l'un des défauts ci-dessus se produit, c'est-à-dire si la tension [L-L (L-N)] dé-
et la LED jaune s'éteint. Le relais est automatiquement remis sous tension dès que la tension revient dans
la plage de tolérance, en prenant en compte une hystérésis fixée à 5 %.
La version avec surveillance du conducteur neutre peut également être utilisée sur des réseaux monopha-

sés en interconnectant les bornes des trois phases (L1, L2, L3) et en ne raccordant qu'une seule phase.
Diagrammes fonctionnels CM-PVE Schémas de connexion CM-PVE
Contrôle de réseau triphasé avec conducteur neutre avec surveillance du conducteur neutre
L1, L2, L3, N
L1-L2-L3 (-N) Tension d'alimentation
CM-PVE U max de commande assignée =
-5%
U assignée Tension de mesure
+5%
13-14 Contact de sortie -
U min
➀ R : LED jaune - état du relais Valeur mesurée t 1 = 500 ms principe du circuit fermé
13-14
t 2 = 500 ms
t 1 t 2 < t 1 t 1 < t 2 t 2 t 1
Contrôle de réseau triphasé sans conducteur neutre sans surveillance du conducteur neutre
08
L1, L2, L3, N
U max L1-L2-L3 Tension d'alimentation
-5% de commande assignée =
■ Contrôle de réseau triphasé U assignée Tension de mesure
+5%
et monophasé : Valeur mesurée 13-14 Contact de sortie -
U min
– Défaillance de phase 13-14 t 1 = 500 ms principe du circuit fermé
– Surtension / sous-tension t 1 t 2 < t 1 t 1 < t 2 t 2 t 1 t 2 = 500 ms
■ Pas de contrôle de
l'ordre des phases
■ Plage de mesure : Type Tension d'alimentation Surveillance du Réf. Article Colis. Masse
L1-L2-L3 : 3 x 320-460 V AC = tension de mesure conducteur neutre internationale @ (pièce) (1 pce)
L-N : 185-265 V AC
■ Disponible avec ou sans surveil- kg
lance du conducteur neutre CM-PVE 3 x 320 -460 V AC, 185-265 V AC avec 1SVR550870R9400 255087094 1 0.08
■ 1 contact normalement ouvert CM-PVE 3 x 320 -460 V AC sans 1SVR550871R9500 255087195 1 0.08
■ 1 LED d'indication d'état
