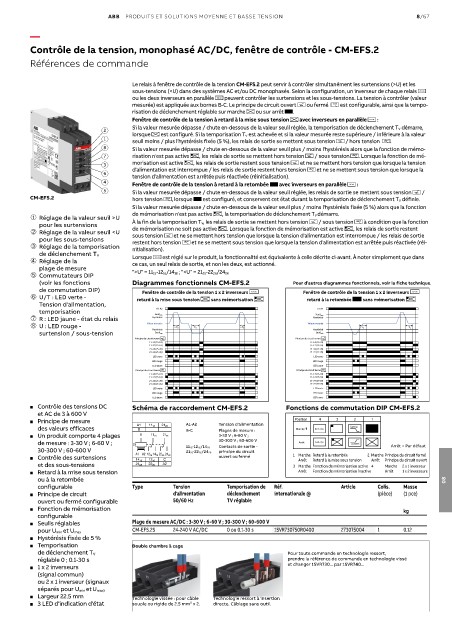

         Contrôle de la tension, monophasé AC/DC, fenêtre de contrôle - CM-EFS.2

         Références de commande

                                    Le relais à fenêtre de contrôle de la tension CM-EFS.2 peut servir à contrôler simultanément les surtensions (>U) et les
                                    sous-tensions (<U) dans des systèmes AC et/ou DC monophasés. Selon la configuration, un inverseur de chaque relais i
                                    ou les deux inverseurs en parallèle j peuvent contrôler les surtensions et les sous-tensions. La tension à contrôler (valeur
                                    mesurée) est appliquée aux bornes B-C. Le principe de circuit ouvert h ou fermé  g est configurable, ainsi que la tempo-
                                    risation de déclenchement réglable sur marche A ou sur arrêt B.
                                    Fenêtre de contrôle de la tension à retard à la mise sous tension A avec inverseurs en parallèle j :
                                    Si la valeur mesurée dépasse / chute en-dessous de la valeur seuil réglée, la temporisation de déclenchement T V démarre,
                            2
                                    lorsque A est configuré. Si la temporisation T V est achevée et si la valeur mesurée reste supérieure / inférieure à la valeur
                            1       seuil moins / plus l'hystérésis fixée (5 %), les relais de sortie se mettent sous tension h / hors tension  g.
                            8       Si la valeur mesurée dépasse / chute en-dessous de la valeur seuil plus / moins l'hystérésis alors que la fonction de mémo-
                            7       risation n'est pas active e, les relais de sortie se mettent hors tension h / sous tension g. Lorsque la fonction de mé-
                            3       morisation est active e, les relais de sortie restent sous tension h et ne se mettent hors tension que lorsque la tension
                                    d'alimentation est interrompue / les relais de sortie restent hors tension g et ne se mettent sous tension que lorsque la
                            6
                                    tension d'alimentation est arrêtée puis réactivée (réinitialisation).
                            4
                                    Fenêtre de contrôle de la tension à retard à la retombée B avec inverseurs en parallèle j :
                            5       Si la valeur mesurée dépasse / chute en-dessous de la valeur seuil réglée, les relais de sortie se mettent sous tension h /
         CM-EFS.2                   hors tension g, lorsque B est configuré, et conservent cet état durant la temporisation de déclenchement T V définie.
                                    Si la valeur mesurée dépasse / chute en-dessous de la valeur seuil plus / moins l'hystérésis fixée (5 %) alors que la fonction
                                    de mémorisation n'est pas active e, la temporisation de déclenchement T V démarre.
          ➀  Réglage de la valeur seuil >U
            pour les surtensions    À la fin de la temporisation T V, les relais de sortie se mettent hors tension h / sous tension g à condition que la fonction
        	➁  Réglage de la valeur seuil <U    de mémorisation ne soit pas active e. Lorsque la fonction de mémorisation est active e, les relais de sortie restent
                                    sous tension h et ne se mettent hors tension que lorsque la tension d'alimentation est interrompue / les relais de sortie
            pour les sous-tensions  restent hors tension g et ne se mettent sous tension que lorsque la tension d'alimentation est arrêtée puis réactivée (réi-
        	➂   Réglage de la temporisation   nitialisation).
           de déclenchement T V
        	➃  Réglage de la           Lorsque i est réglé sur le produit, la fonctionnalité est équivalente à celle décrite ci-avant. À noter simplement que dans
                                    ce cas, un seul relais de sortie, et non les deux, est actionné.
            plage de mesure
        	➄  Commutateurs DIP        ">U" = 11 15-12 16/14 18 ; "<U" = 21 25-22 26/24 28
             (voir les fonctions    Diagrammes fonctionnels CM-EFS.2          Pour d'autres diagrammes fonctionnels, voir la fiche technique.
           de commutation DIP)        Fenêtre de contrôle de la tension 1 x 2 inverseurs j    Fenêtre de contrôle de la tension 1 x 2 inverseurs j
        	➅  U/T : LED verte -        retard à la mise sous tension A sans mémorisation e  retard à la retombée B sans mémorisation e
             Tension d'alimentation,
           temporisation                  A1-A2                                      A1-A2
                                          Seuil max                                 Seuil max
        	➆  R : LED jaune - état du relais  Hystérésis                2CDC 252 232 F0205  Hystérésis            2CDC 252 233 F0205
        	➇  U : LED rouge -             Valeur mesurée  < T V  T V  < T V         Valeur mesurée  T V        T V
                                                                                    Hystérésis
                                         Hystérésis
            surtension / sous-tension     Seuil min                                 Seuil min
                                     Principe du circuit ouvert      ouvert    Principe du circuit ouvert      ouvert
                                        11-14 (15-18)                              11-14 (15-18)
                                        11-12 (15-16)                              11-12 (15-16)
                                        21-24 (25-28)                              21-24 (25-28)
                                        21-22 (25-26)                              21-22 (25-26)
                                         LED verte                                  LED verte
                                         LED rouge                                 LED rouge
                                         LED jaune                                  LED jaune
                                     Principe du circuit fermé      fermé      Principe du circuit fermé      fermé
                                        11-14 (15-18)                              11-14 (15-18)
                                        11-12 (15-16)                              11-12 (15-16)
                                        21-24 (25-28)                              21-24 (25-28)
                                        21-22 (25-26)                              21-22 (25-26)
                                         LED verte                                  LED verte
                                         LED rouge                                 LED rouge
                                         LED jaune                                  LED jaune
         ■	 	Contrôle des tensions DC   Schéma de raccordement CM-EFS.2     Fonctions de commutation DIP CM-EFS.2
           et AC de 3 à 600 V
         ■	 	Principe de mesure      A1           A1-A2    Tension d'alimentation  Position  4  3  2  1
           des valeurs efficaces     B  11 15  21 25  B-C   Plages de mesure :    Marche  2x1 c/o  fermé
         ■	 	Un produit comporte 4 plages   B  11 15  21 25        3-30 V ; 6-60 V ;                   2CDC 252 274 F0005

           de mesure : 3-30 V ; 6-60 V ;   C     2CDC 252 207 F0005    11 15-12 16/14 18   30-300 V ; 60-600 V  Arrêt  1x2 c/o  ouvert  Arrêt = Par défaut
                                                           Contacts de sortie -
           30-300 V ; 60-600 V                    21 25-22 26/24 28   principe du circuit
         ■	  Contrôle des surtensions   A1 A2 12 16 14 18  22 26 24 28        ouvert ou fermé  1  Marche  Retard à la retombée   2  Marche Principe du circuit fermé
                                            C
                                                                                                      Principe du circuit ouvert
                                                                                   Retard à la mise sous tension
                                                                                                    Arrêt

                                                                                Arrêt
                                     14 18
                                        12 16
           et des sous-tensions      24 28  22 26  A2                         3  Marche  Fonction de mémorisation active  4   Marche   2 x 1 inverseur
         ■	 	Retard à la mise sous tension                                       Arrêt   Fonction de mémorisation inactive    Arrêt   1 x 2 inverseurs
           ou à la retombée                                                                                           08
           configurable             Type       Tension       Temporisation de   Réf.       Article  Colis.  Masse
         ■	 	Principe de circuit               d'alimentation  déclenchement    internationale @    (pièce)  (1 pce)
           ouvert ou fermé configurable        50/60 Hz      TV réglable
         ■	 	Fonction de mémorisation                                                                      kg
           configurable
         ■	 	Seuils réglables       Plage de mesure AC/DC : 3-30 V ; 6-60 V ; 30-300 V ; 60-600 V
           pour U min et U max      CM-EFS.2S  24-240 V AC/DC  0 ou 0.1-30 s  1SVR730750R0400  273075004  1  0.12
         ■	 Hystérésis fixée de 5 %
         ■	 	Temporisation          Double chambre à cage
           de déclenchement T V                                              Pour toute commande en technologie ressort,
           réglable 0 ; 0.1-30 s                                             prendre la référence de commande en technologie vissé
         ■	 	1 x 2 inverseurs                                                et changer 1SVR730... par 1SVR740...
           (signal commun)
           ou 2 x 1 inverseur (signaux
           séparés pour U min et  U max)
         ■  Largeur 22.5 mm         Technologie vissée : pour câble   Technologie ressort à insertion
         ■	 3 LED d'indication d'état  souple ou rigide de 2.5 mm² x 2.  directe. Câblage sans outil.
