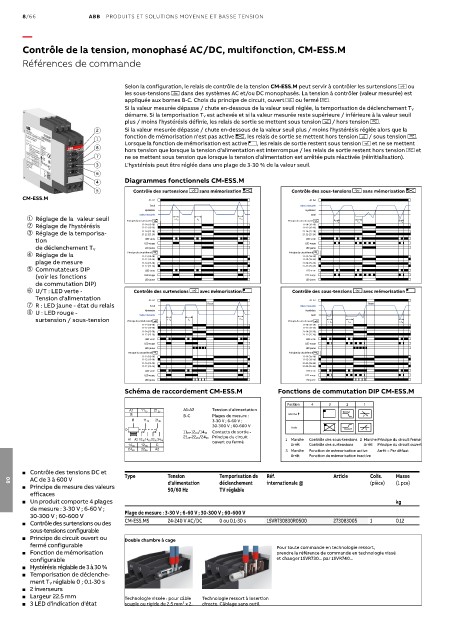

8/66 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Contrôle de la tension, monophasé AC/DC, multifonction, CM-ESS.M

Références de commande

Selon la configuration, le relais de contrôle de la tension CM-ESS.M peut servir à contrôler les surtensions d ou
les sous-tensions c dans des systèmes AC et/ou DC monophasés. La tension à contrôler (valeur mesurée) est
appliquée aux bornes B-C. Choix du principe de circuit, ouvert h ou fermé g.
Si la valeur mesurée dépasse / chute en-dessous de la valeur seuil réglée, la temporisation de déclenchement T V
démarre. Si la temporisation T V est achevée et si la valeur mesurée reste supérieure / inférieure à la valeur seuil
plus / moins l'hystérésis définie, les relais de sortie se mettent sous tension h / hors tension g.
2 Si la valeur mesurée dépasse / chute en-dessous de la valeur seuil plus / moins l'hystérésis réglée alors que la
fonction de mémorisation n'est pas active e, les relais de sortie se mettent hors tension h / sous tension g.
1
Lorsque la fonction de mémorisation est active f, les relais de sortie restent sous tension h et ne se mettent
8
hors tension que lorsque la tension d'alimentation est interrompue / les relais de sortie restent hors tension g et
7 ne se mettent sous tension que lorsque la tension d'alimentation est arrêtée puis réactivée (réinitialisation).
3 L'hystérésis peut être réglée dans une plage de 3-30 % de la valeur seuil.
6
4 Diagrammes fonctionnels CM-ESS.M
5 Contrôle des surtensions d sans mémorisation e Contrôle des sous-tensions c sans mémorisation e
CM-ESS.M A1-A2 A1-A2
Seuil Valeur mesurée
Hystérésis 2CDC 252 228 F0205 Hystérésis 2CDC 252 229 F0205
Valeur mesurée Seuil
➀ Réglage de la valeur seuil Principe du circuit ouvert ouvert < T V T V < T V Principe du circuit ouvert ouvert < T V T V < T V
➁ Réglage de l'hystérésis 11-14 (15-18) 11-14 (15-18)
11-12 (15-16)
11-12 (15-16)
➂ Réglage de la temporisa- 21-24 (25-28) 21-24 (25-28)
21-22 (25-26)
21-22 (25-26)
tion LED verte LED verte
LED rouge LED rouge
de déclenchement T V LED jaune LED jaune
➃ Réglage de la Principe du circuit fermé fermé Principe du circuit fermé fermé
11-14 (15-18)
11-14 (15-18)
plage de mesure 11-12 (15-16) 11-12 (15-16)
21-24 (25-28)
21-24 (25-28)
➄ Commutateurs DIP 21-22 (25-26) 21-22 (25-26)
LED verte
LED verte
(voir les fonctions LED rouge LED rouge
de commutation DIP) LED jaune LED jaune
➅ U/T : LED verte - Contrôle des surtensions d avec mémorisation f Contrôle des sous-tensions c avec mémorisation f
Tension d'alimentation A1-A2 A1-A2
➆ R : LED jaune - état du relais Seuil Reset Valeur mesurée Reset
Hystérésis
➇ U : LED rouge - Valeur mesurée 2CDC 252 230 F0205 Hystérésis 2CDC 252 231 F0205
Seuil
surtension / sous-tension Principe du circuit ouvert ouvert < T V T V < T V Principe du circuit ouvert ouvert < T V T V < T V
11-14 (15-18) 11-14 (15-18)
11-12 (15-16) 11-12 (15-16)
21-24 (25-28) 21-24 (25-28)
21-22 (25-26) 21-22 (25-26)
LED verte LED verte
LED rouge LED rouge
LED jaune LED jaune
Principe du circuit fermé fermé Principe du circuit fermé fermé
11-14 (15-18) 11-14 (15-18)
11-12 (15-16) 11-12 (15-16)
21-24 (25-28) 21-24 (25-28)
21-22 (25-26) 21-22 (25-26)
LED verte LED verte
LED rouge LED rouge
LED jaune LED jaune
Schéma de raccordement CM-ESS.M Fonctions de commutation DIP CM-ESS.M
Position 4 3 2 1
A1 11 15 21 25 A1-A2 Tension d'alimentation fermé
B B-C Plages de mesure : Marche V
B 11 15 21 25 3-30 V ; 6-60 V ; 2CDC 252 276 F0005
30-300 V ; 60-600 V
C 2CDC 252 207 F0005 11 15-12 16/14 18 Contacts de sortie - Arrêt ouvert V

ouvert ou fermé
A1 A2 12 16 14 18 22 26 24 28 21 25-22 26/24 28 Principe du circuit 1 Marche Contrôle des sous-tensions 2 Marche Principe du circuit fermé
C Arrêt Contrôle des surtensions Arrêt Principe du circuit ouvert
14 18 12 16
24 28 22 26 A2 3 Marche Fonction de mémorisation active Arrêt = Par défaut
Arrêt Fonction de mémorisation inactive
■ Contrôle des tensions DC et Type Tension Temporisation de Réf. Article Colis. Masse
AC de 3 à 600 V d'alimentation déclenchement internationale @
■ Principe de mesure des valeurs 50/60 Hz TV réglable (pièce) (1 pce)
08
efficaces
■ Un produit comporte 4 plages kg
de mesure : 3-30 V ; 6-60 V ; Plage de mesure : 3-30 V ; 6-60 V ; 30-300 V ; 60-600 V
30-300 V ; 60-600 V
■ Contrôle des surtensions ou des CM-ESS.MS 24-240 V AC/DC 0 ou 0.1-30 s 1SVR730830R0500 273083005 1 0.12
sous-tensions configurable
■ Principe de circuit ouvert ou Double chambre à cage
fermé configurable Pour toute commande en technologie ressort,
■ Fonction de mémorisation prendre la référence de commande en technologie vissé
configurable et changer 1SVR730... par 1SVR740...
■ Hystérésis réglable de 3 à 30 %
■ Temporisation de déclenche-
ment T V réglable 0 ; 0.1-30 s
■ 2 inverseurs
■ Largeur 22.5 mm Technologie vissée : pour câble Technologie ressort à insertion
■ 3 LED d'indication d'état souple ou rigide de 2.5 mm² x 2. directe. Câblage sans outil.
