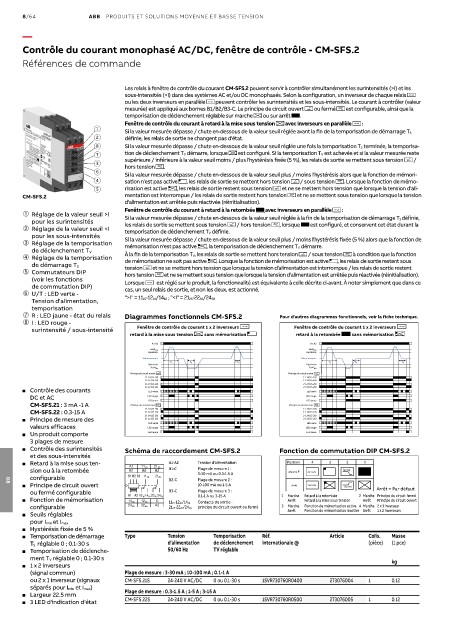

Contrôle du courant monophasé AC/DC, fenêtre de contrôle - CM-SFS.2

Références de commande

Les relais à fenêtre de contrôle du courant CM-SFS.2 peuvent servir à contrôler simultanément les surintensités (>I) et les
sous-intensités (<I) dans des systèmes AC et/ou DC monophasés. Selon la configuration, un inverseur de chaque relais i
ou les deux inverseurs en parallèle j peuvent contrôler les surintensités et les sous-intensités. Le courant à contrôler (valeur
mesurée) est appliqué aux bornes B1/B2/B3-C. Le principe de circuit ouvert h ou fermé g est configurable, ainsi que la
temporisation de déclenchement réglable sur marche A ou sur arrêt B.
Fenêtre de contrôle du courant à retard à la mise sous tension A avec inverseurs en parallèle j :
1
Si la valeur mesurée dépasse / chute en-dessous de la valeur seuil réglée avant la fin de la temporisation de démarrage T S
2 définie, les relais de sortie ne changent pas d'état.
8 Si la valeur mesurée dépasse / chute en-dessous de la valeur seuil réglée une fois la temporisation T S terminée, la temporisa-
7 tion de déclenchement T V démarre, lorsque A est configuré. Si la temporisation T V est achevée et si la valeur mesurée reste
supérieure / inférieure à la valeur seuil moins / plus l'hystérésis fixée (5 %), les relais de sortie se mettent sous tension h /
3
hors tension g.
6
Si la valeur mesurée dépasse / chute en-dessous de la valeur seuil plus / moins l'hystérésis alors que la fonction de mémori-
4 sation n'est pas active f, les relais de sortie se mettent hors tension h / sous tension g. Lorsque la fonction de mémo-
5 risation est active e, les relais de sortie restent sous tension h et ne se mettent hors tension que lorsque la tension d'ali-
CM-SFS.2 mentation est interrompue / les relais de sortie restent hors tension g et ne se mettent sous tension que lorsque la tension
d'alimentation est arrêtée puis réactivée (réinitialisation).
Fenêtre de contrôle du courant à retard à la retombée B avec inverseurs en parallèle j :
➀ Réglage de la valeur seuil >I Si la valeur mesurée dépasse / chute en-dessous de la valeur seuil réglée à la fin de la temporisation de démarrage T S définie,
pour les surintensités les relais de sortie se mettent sous tension h / hors tension g, lorsque B est configuré, et conservent cet état durant la
➁ Réglage de la valeur seuil <I temporisation de déclenchement T V définie.
pour les sous-intensités Si la valeur mesurée dépasse / chute en-dessous de la valeur seuil plus / moins l'hystérésis fixée (5 %) alors que la fonction de
➂ Réglage de la temporisation mémorisation n'est pas active e, la temporisation de déclenchement T V démarre.
de déclenchement T V À la fin de la temporisation T V, les relais de sortie se mettent hors tension h / sous tension g à condition que la fonction
➃ Réglage de la temporisation de mémorisation ne soit pas active e. Lorsque la fonction de mémorisation est active f, les relais de sortie restent sous
de démarrage T S tension h et ne se mettent hors tension que lorsque la tension d'alimentation est interrompue / les relais de sortie restent
➄ Commutateurs DIP hors tension g et ne se mettent sous tension que lorsque la tension d'alimentation est arrêtée puis réactivée (réinitialisation).
(voir les fonctions Lorsque i est réglé sur le produit, la fonctionnalité est équivalente à celle décrite ci-avant. À noter simplement que dans ce
de commutation DIP) cas, un seul relais de sortie, et non les deux, est actionné.
➅ U/T : LED verte -
Tension d'alimentation, ">I" = 11 15-12 16/14 18 ; "<I" = 21 25-22 26/24 28
temporisation
➆ R : LED jaune - état du relais Diagrammes fonctionnels CM-SFS.2 Pour d'autres diagrammes fonctionnels, voir la fiche technique.
➇ I : LED rouge -
surintensité / sous-intensité Fenêtre de contrôle du courant 1 x 2 inverseurs j Fenêtre de contrôle du courant 1 x 2 inverseurs j
retard à la mise sous tension A sans mémorisation f retard à la retombée B sans mémorisation e
A1-A2 A1-A2
Seuil max Seuil max
Hystérésis 2CDC 252 216 F0205 Hystérésis 2CDC 252 217 F0205

Valeur mesurée Valeur mesurée
T S T V < T V T S T V T V
Hystérésis Hystérésis
Seuil min Seuil min
Principe du circuit ouvert ouvert Principe du circuit ouvert ouvert
11-14 (15-18) 11-14 (15-18)
11-12 (15-16) 11-12 (15-16)
21-24 (25-28) 21-24 (25-28)
■ Contrôle des courants 21-22 (25-26) 21-22 (25-26)
LED verte
LED verte
DC et AC LED rouge LED rouge
LED jaune
LED jaune
CM-SFS.21 : 3 mA -1 A Principe du circuit fermé fermé Principe du circuit fermé fermé
CM-SFS.22 : 0.3-15 A 11-14 (15-18) 11-14 (15-18)
11-12 (15-16)
11-12 (15-16)
■ Principe de mesure des 21-24 (25-28) 21-24 (25-28)
21-22 (25-26)
21-22 (25-26)
LED verte
LED verte
valeurs efficaces LED rouge LED rouge
■ Un produit comporte LED jaune LED jaune
3 plages de mesure
■ Contrôle des surintensités Schéma de raccordement CM-SFS.2 Fonction de commutation DIP CM-SFS.2
et des sous-intensités
■ Retard à la mise sous ten- A1 A1-A2 Tension d'alimentation Position 4 3 2 1
sion ou à la retombée B1 11 15 21 25 B1-C Plage de mesure 1 : Marche 2x1 c/o fermé
B2
B3
3-30 mA ou 0.3-1.5 A

configurable B1 B2 B3 11 15 21 25 B2-C Plage de mesure 2 : 2CDC 252 274 F0005
■ Principe de circuit ouvert C 2CDC 252 205 F0005 10-100 mA ou 1-5 A Arrêt 1x2 c/o ouvert Arrêt = Par défaut
08
ou fermé configurable B3-C Plage de mesure 3 : 1 Marche Retard à la retombée 2 Marche Principe du circuit fermé

0.1-1 A ou 3-15 A
■ Fonction de mémorisation A1 A2 12 16 14 18 22 26 24 28 11 15-12 16/14 18 Contacts de sortie - Arrêt Retard à la mise sous tension Arrêt Principe du circuit ouvert
C
14 18
12 16
configurable 24 28 22 26 A2 21 25-22 26/24 28 principe du circuit ouvert ou fermé 3 Marche Fonction de mémorisation active 4 Marche 2 x 1 inverseur

Fonction de mémorisation inactive Arrêt
1 x 2 inverseurs
Arrêt
■ Seuils réglables
pour I min et I max
■ Hystérésis fixée de 5 %
■ Temporisation de démarrage Type Tension Temporisation Réf. Article Colis. Masse
T S réglable 0 ; 0.1-30 s d'alimentation de déclenchement internationale @ (pièce) (1 pce)
■ Temporisation de déclenche- 50/60 Hz TV réglable
ment T V réglable 0 ; 0.1-30 s
■ 1 x 2 inverseurs kg
(signal commun) Plage de mesure : 3-30 mA ; 10-100 mA ; 0.1-1 A
ou 2 x 1 inverseur (signaux CM-SFS.21S 24-240 V AC/DC 0 ou 0.1-30 s 1SVR730760R0400 273076004 1 0.12
séparés pour I min et I max)
■ Largeur 22.5 mm Plage de mesure : 0.3-1.5 A ; 1-5 A ; 3-15 A
■ 3 LED d'indication d'état CM-SFS.22S 24-240 V AC/DC 0 ou 0.1-30 s 1SVR730760R0500 273076005 1 0.12
