8/94 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

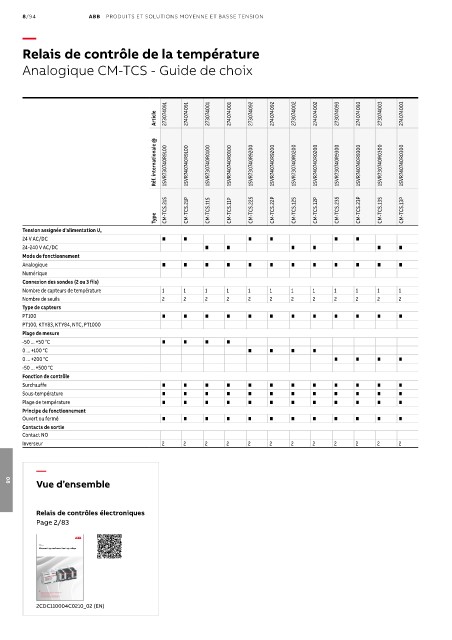

Relais de contrôle de la température
Analogique CM-TCS - Guide de choix

Article 273074091 274074091 273074001 274074001 273074092 274074092 273074002 274074002 273074093 274074093 273074003 274074003

Réf. internationale @ 1SVR730740R9100 1SVR740740R9100 1SVR730740R0100 1SVR740740R0100 1SVR730740R9200 1SVR740740R9200 1SVR730740R0200 1SVR740740R0200 1SVR730740R9300 1SVR740740R9300 1SVR730740R0300 1SVR740740R0300

CM-TCS.21S CM-TCS.21P CM-TCS.11S CM-TCS.11P CM-TCS.22S CM-TCS.22P CM-TCS.12S CM-TCS.12P CM-TCS.23S CM-TCS.23P CM-TCS.13S CM-TCS.13P

Type

Tension assignée d'alimentation U s
24 V AC/DC      
24-240 V AC/DC      
Mode de fonctionnement
Analogique            
Numérique
Connexion des sondes (2 ou 3 fils)
Nombre de capteurs de température 1 1 1 1 1 1 1 1 1 1 1 1
Nombre de seuils 2 2 2 2 2 2 2 2 2 2 2 2
Type de capteurs
PT100            
PT100, KTY83, KTY84, NTC, PT1000
Plage de mesure
-50 ... +50 °C    
0 ... +100 °C    
0 ... +200 °C    
-50 ... +500 °C
Fonction de contrôle
Surchauffe            
Sous-température            
Plage de température            
Principe de fonctionnement
Ouvert ou fermé            
Contacts de sortie
Contact NO
Inverseur 2 2 2 2 2 2 2 2 2 2 2 2

—

Vue d’ensemble
08

Relais de contrôles électroniques
Page 2/83

—
CATALOG
Measuring and monitoring relays

• Excellent vibration resistance with the Easy Connect Technology:
push-in terminals – the right solution for harsh environments
• Suitable for railway applications:
selected products comply to the latest standards
• Current actual operational states are indicated by LEDs on the
front, simplifying commissioning and troubleshooting
2CDC110004C0210_02 (EN)
