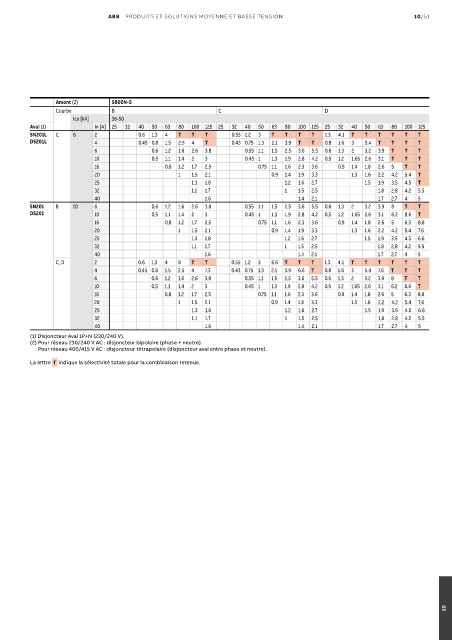

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 10/51

Amont (2) S800N-S
Courbe B C D
Icu [kA] 36-50
Aval (1) In [A] 25 32 40 50 63 80 100 125 25 32 40 50 63 80 100 125 25 32 40 50 63 80 100 125
SN201L C 6 2 0.6 1.3 4 T T T 0.55 1.2 3 T T T T 1.3 4.1 T T T T T T
DS201L 4 0.45 0.8 1.5 2.5 4 T 0.43 0.75 1.3 2.1 3.9 T T 0.8 1.6 3 5.4 T T T T
6 0.6 1.2 1.6 2.6 3.8 0.55 1.1 1.5 2.5 3.6 5.5 0.6 1.3 2 3.2 3.9 T T T
10 0.5 1.1 1.4 2 3 0.45 1 1.3 1.9 2.8 4.2 0.5 1.2 1.65 2.6 3.1 T T T
16 0.8 1.2 1.7 2.5 0.75 1.1 1.6 2.3 3.6 0.9 1.4 1.8 2.6 5 T T
20 1 1.5 2.1 0.9 1.4 1.9 3.3 1.3 1.6 2.2 4.2 5.4 T
25 1.3 1.8 1.2 1.6 2.7 1.5 1.9 3.5 4.5 T
32 1.1 1.7 1 1.5 2.5 1.8 2.8 4.2 5.5
40 1.6 1.4 2.1 1.7 2.7 4 5
SN201 B 10 6 0.6 1.2 1.6 2.6 3.8 0.55 1.1 1.5 2.5 3.6 5.5 0.6 1.3 2 3.2 3.9 8 T T
DS201 10 0.5 1.1 1.4 2 3 0.45 1 1.3 1.9 2.8 4.2 0.5 1.2 1.65 2.6 3.1 6.2 8.6 T
16 0.8 1.2 1.7 2.5 0.75 1.1 1.6 2.3 3.6 0.9 1.4 1.8 2.6 5 6.3 8.8
20 1 1.5 2.1 0.9 1.4 1.9 3.3 1.3 1.6 2.2 4.2 5.4 7.6
25 1.3 1.8 1.2 1.6 2.7 1.5 1.9 3.5 4.5 6.6
32 1.1 1.7 1 1.5 2.5 1.8 2.8 4.2 5.5
40 1.6 1.4 2.1 1.7 2.7 4 5
C, D 2 0.6 1.3 4 9 T T 0.55 1.2 3 6.6 T T T 1.3 4.1 T T T T T T
4 0.45 0.8 1.5 2.5 4 7.3 0.43 0.75 1.3 2.1 3.9 6.6 T 0.8 1.6 3 5.4 7.6 T T T
6 0.6 1.2 1.6 2.6 3.8 0.55 1.1 1.5 2.5 3.6 5.5 0.6 1.3 2 3.2 3.9 8 T T
10 0.5 1.1 1.4 2 3 0.45 1 1.3 1.9 2.8 4.2 0.5 1.2 1.65 2.6 3.1 6.2 8.6 T
16 0.8 1.2 1.7 2.5 0.75 1.1 1.6 2.3 3.6 0.9 1.4 1.8 2.6 5 6.3 8.8
20 1 1.5 2.1 0.9 1.4 1.9 3.3 1.3 1.6 2.2 4.2 5.4 7.6
25 1.3 1.8 1.2 1.6 2.7 1.5 1.9 3.5 4.5 6.6
32 1.1 1.7 1 1.5 2.5 1.8 2.8 4.2 5.5
40 1.6 1.4 2.1 1.7 2.7 4 5
(1) Disjoncteur Aval 1P+N (230/240 V).
(2) Pour réseau 230/240 V AC : disjoncteur bipolaire (phase + neutre).
Pour réseau 400/415 V AC : disjoncteur tétrapolaire (disjoncteur aval entre phase et neutre).
La lettre T indique la sélectivité totale pour la combinaison retenue.
