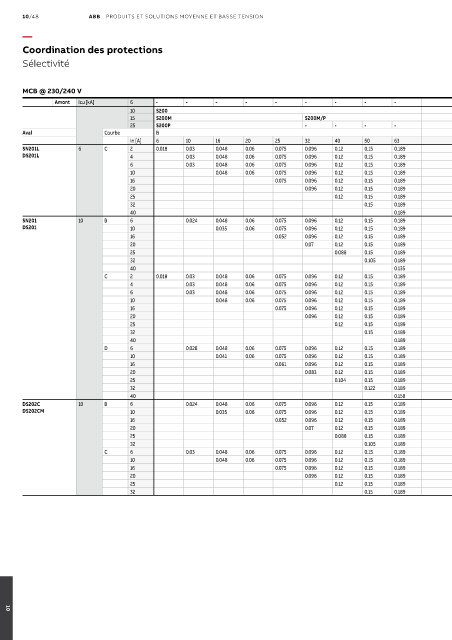

Page 1372 - Les indispensables 2021

10/48 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Coordination des protections

Sélectivité

MCB @ 230/240 V
Amont Icu [kA] 6 - - - - - - - - - - S200L - S200L
10 S200 S200 S200
15 S200M S200M/P S200M S200M/P S200M S200M/P
25 S200P - - - - S200P - - - - S200P - - - -
Aval Courbe B C D
In [A] 6 10 16 20 25 32 40 50 63 4 6 10 16 20 25 32 40 50 63 4 6 10 16 20 25 32 40 50 63
SN201L 6 C 2 0.018 0.03 0.048 0.06 0.075 0.096 0.12 0.15 0.189 0.02 0.03 0.05 0.08 0.1 0.125 0.16 0.2 0.25 0.315 0.04 0.06 0.1 0.16 0.2 0.25 0.32 0.4 0.5 0.63
DS201L 4 0.03 0.048 0.06 0.075 0.096 0.12 0.15 0.189 0.05 0.08 0.1 0.125 0.16 0.2 0.25 0.315 0.027 0.1 0.16 0.2 0.25 0.32 0.4 0.5 0.63
6 0.03 0.048 0.06 0.075 0.096 0.12 0.15 0.189 0.05 0.08 0.1 0.125 0.16 0.2 0.25 0.315 0.1 0.16 0.2 0.25 0.32 0.4 0.5 0.63
10 0.048 0.06 0.075 0.096 0.12 0.15 0.189 0.077 0.1 0.125 0.16 0.2 0.25 0.315 0.16 0.2 0.25 0.32 0.4 0.5 0.63
16 0.075 0.096 0.12 0.15 0.189 0.108 0.16 0.2 0.25 0.315 0.25 0.32 0.4 0.5 0.63
20 0.096 0.12 0.15 0.189 0.155 0.2 0.25 0.315 0.32 0.4 0.5 0.63
25 0.12 0.15 0.189 0.19 0.25 0.315 0.4 0.5 0.63
32 0.15 0.189 0.21 0.315 0.5 0.63
40 0.189 0.28 0.63
SN201 10 B 6 0.024 0.048 0.06 0.075 0.096 0.12 0.15 0.189 0.027 0.08 0.1 0.125 0.16 0.2 0.25 0.315 0.16 0.2 0.25 0.32 0.4 0.5 0.63
DS201 10 0.035 0.06 0.075 0.096 0.12 0.15 0.189 0.04 0.1 0.125 0.16 0.2 0.25 0.315 0.2 0.25 0.32 0.4 0.5 0.63
16 0.052 0.096 0.12 0.15 0.189 0.058 0.16 0.2 0.25 0.315 0.32 0.4 0.5 0.63
20 0.07 0.12 0.15 0.189 0.08 0.2 0.25 0.315 0.4 0.5 0.63
25 0.088 0.15 0.189 0.1 0.25 0.315 0.5 0.63
32 0.105 0.189 0.118 0.315 0.63
40 0.135 0.15
C 2 0.018 0.03 0.048 0.06 0.075 0.096 0.12 0.15 0.189 0.02 0.03 0.05 0.08 0.1 0.125 0.16 0.2 0.25 0.315 0.04 0.06 0.1 0.16 0.2 0.25 0.32 0.4 0.5 0.63
4 0.03 0.048 0.06 0.075 0.096 0.12 0.15 0.189 0.05 0.08 0.1 0.125 0.16 0.2 0.25 0.315 0.027 0.1 0.16 0.2 0.25 0.32 0.4 0.5 0.63
6 0.03 0.048 0.06 0.075 0.096 0.12 0.15 0.189 0.05 0.08 0.1 0.125 0.16 0.2 0.25 0.315 0.1 0.16 0.2 0.25 0.32 0.4 0.5 0.63
10 0.048 0.06 0.075 0.096 0.12 0.15 0.189 0.077 0.1 0.125 0.16 0.2 0.25 0.315 0.16 0.2 0.25 0.32 0.4 0.5 0.63
16 0.075 0.096 0.12 0.15 0.189 0.108 0.16 0.2 0.25 0.315 0.25 0.32 0.4 0.5 0.63
20 0.096 0.12 0.15 0.189 0.155 0.2 0.25 0.315 0.32 0.4 0.5 0.63
25 0.12 0.15 0.189 0.19 0.25 0.315 0.4 0.5 0.63
32 0.15 0.189 0.21 0.315 0.5 0.63
40 0.189 0.28 0.63
D 6 0.028 0.048 0.06 0.075 0.096 0.12 0.15 0.189 0.034 0.08 0.1 0.125 0.16 0.2 0.25 0.315 0.16 0.2 0.25 0.32 0.4 0.5 0.63
10 0.041 0.06 0.075 0.096 0.12 0.15 0.189 0.049 0.1 0.125 0.16 0.2 0.25 0.315 0.2 0.25 0.32 0.4 0.5 0.63
16 0.061 0.096 0.12 0.15 0.189 0.07 0.16 0.2 0.25 0.315 0.32 0.4 0.5 0.63
20 0.083 0.12 0.15 0.189 0.098 0.2 0.25 0.315 0.4 0.5 0.63
25 0.104 0.15 0.189 0.123 0.25 0.315 0.5 0.63
32 0.122 0.189 0.143 0.315 0.579
40 0.158 0.185
DS202C 10 B 6 0.024 0.048 0.06 0.075 0.096 0.12 0.15 0.189 0.027 0.08 0.1 0.125 0.16 0.2 0.25 0.315 0.16 0.2 0.25 0.32 0.4 0.5 0.63
DS202CM 10 0.035 0.06 0.075 0.096 0.12 0.15 0.189 0.04 0.1 0.125 0.16 0.2 0.25 0.315 0.2 0.25 0.32 0.4 0.5 0.63
16 0.052 0.096 0.12 0.15 0.189 0.058 0.16 0.2 0.25 0.315 0.32 0.4 0.5 0.63
20 0.07 0.12 0.15 0.189 0.08 0.2 0.25 0.315 0.4 0.5 0.63
25 0.088 0.15 0.189 0.1 0.25 0.315 0.5 0.63
32 0.105 0.189 0.118 0.315 0.63
C 6 0.03 0.048 0.06 0.075 0.096 0.12 0.15 0.189 0.05 0.08 0.1 0.125 0.16 0.2 0.25 0.315 0.1 0.16 0.2 0.25 0.32 0.4 0.5 0.63
10 0.048 0.06 0.075 0.096 0.12 0.15 0.189 0.077 0.1 0.125 0.16 0.2 0.25 0.315 0.16 0.2 0.25 0.32 0.4 0.5 0.63
16 0.075 0.096 0.12 0.15 0.189 0.108 0.16 0.2 0.25 0.315 0.25 0.32 0.4 0.5 0.63
20 0.096 0.12 0.15 0.189 0.155 0.2 0.25 0.315 0.32 0.4 0.5 0.63
25 0.12 0.15 0.189 0.19 0.25 0.315 0.4 0.5 0.63
32 0.15 0.189 0.21 0.315 0.5 0.63

10
