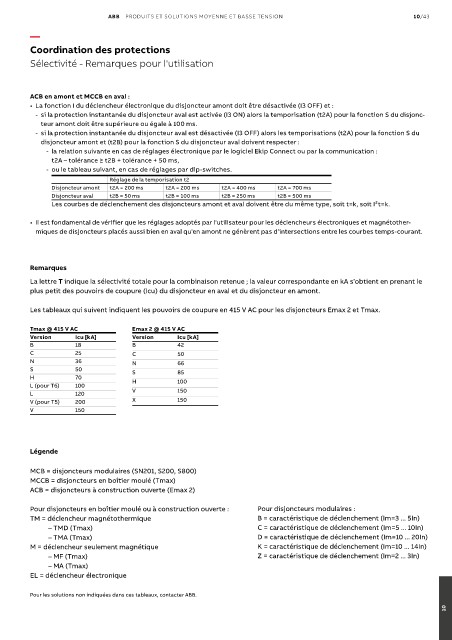

Coordination des protections

Sélectivité - Remarques pour l'utilisation

ACB en amont et MCCB en aval :
• La fonction I du déclencheur électronique du disjoncteur amont doit être désactivée (I3 OFF) et :
- si la protection instantanée du disjoncteur aval est activée (I3 ON) alors la temporisation (t2A) pour la fonction S du disjonc-
teur amont doit être supérieure ou égale à 100 ms.
- si la protection instantanée du disjoncteur aval est désactivée (I3 OFF) alors les temporisations (t2A) pour la fonction S du
disjoncteur amont et (t2B) pour la fonction S du disjoncteur aval doivent respecter :
- la relation suivante en cas de réglages électronique par le logiciel Ekip Connect ou par la communication :
t2A – tolérance ≥ t2B + tolérance + 50 ms,
- ou le tableau suivant, en cas de réglages par dip-switches.
Réglage de la temporisation t2
Disjoncteur amont t2A = 200 ms t2A = 200 ms t2A = 400 ms t2A = 700 ms
Disjoncteur aval t2B = 50 ms t2B = 100 ms t2B = 250 ms t2B = 500 ms
Les courbes de déclenchement des disjoncteurs amont et aval doivent être du même type, soit t=k, soit I²t=k.

• Il est fondamental de vérifier que les réglages adoptés par l'utilisateur pour les déclencheurs électroniques et magnétother-
miques de disjoncteurs placés aussi bien en aval qu'en amont ne génèrent pas d'intersections entre les courbes temps-courant.

Remarques

La lettre T indique la sélectivité totale pour la combinaison retenue ; la valeur correspondante en kA s'obtient en prenant le
plus petit des pouvoirs de coupure (Icu) du disjoncteur en aval et du disjoncteur en amont.

Les tableaux qui suivent indiquent les pouvoirs de coupure en 415 V AC pour les disjoncteurs Emax 2 et Tmax.

Tmax @ 415 V AC Emax 2 @ 415 V AC
Version Icu [kA] Version Icu [kA]
B 18 B 42
C 25 C 50
N 36 N 66
S 50 S 85
H 70 H 100
L (pour T6) 100
L 120 V 150
V (pour T5) 200 X 150
V 150

Légende

MCB = disjoncteurs modulaires (SN201, S200, S800)
MCCB = disjoncteurs en boîtier moulé (Tmax)
ACB = disjoncteurs à construction ouverte (Emax 2)

Pour disjoncteurs en boîtier moulé ou à construction ouverte : Pour disjoncteurs modulaires :
TM = déclencheur magnétothermique B = caractéristique de déclenchement (Im=3 ... 5In)
– TMD (Tmax) C = caractéristique de déclenchement (Im=5 ... 10In)
– TMA (Tmax) D = caractéristique de déclenchement (Im=10 ... 20In)
M = déclencheur seulement magnétique K = caractéristique de déclenchement (Im=10 ... 14In)
– MF (Tmax) Z = caractéristique de déclenchement (Im=2 ... 3In)
– MA (Tmax)
EL = déclencheur électronique

Pour les solutions non indiquées dans ces tableaux, contacter ABB.
