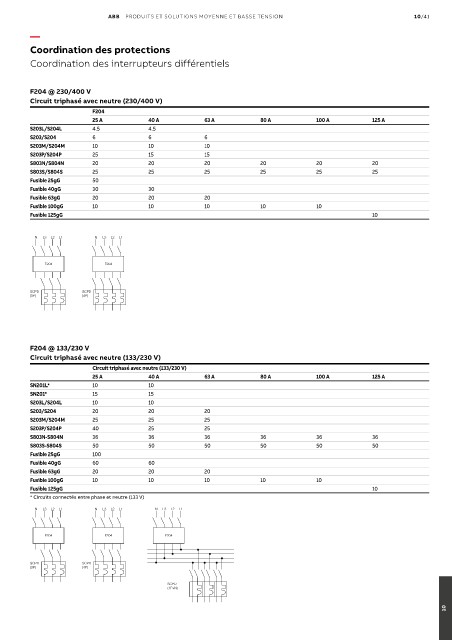

Page 1365 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 10/41

—
Coordination des protections

Coordination des interrupteurs différentiels

F204 @ 230/400 V
Circuit triphasé avec neutre (230/400 V)
F204
25 A 40 A 63 A 80 A 100 A 125 A
S203L/S204L 4.5 4.5
S203/S204 6 6 6
S203M/S204M 10 10 10
S203P/S204P 25 15 15
S803N/S804N 20 20 20 20 20 20
S803S/S804S 25 25 25 25 25 25
Fusible 25gG 50
Fusible 40gG 30 30
Fusible 63gG 20 20 20
Fusible 100gG 10 10 10 10 10
Fusible 125gG 10

N L3 L2 L1 N L3 L2 L1

F204 F204

SCPD SCPD
(3P) (4P)

F204 @ 133/230 V
Circuit triphasé avec neutre (133/230 V)
Circuit triphasé avec neutre (133/230 V)
25 A 40 A 63 A 80 A 100 A 125 A
SN201L* 10 10
SN201* 15 15
S203L/S204L 10 10
S203/S204 20 20 20
S203M/S204M 25 25 25
S203P/S204P 40 25 25
S803N-S804N 36 36 36 36 36 36
S803S-S804S 50 50 50 50 50 50
Fusible 25gG 100
Fusible 40gG 60 60
Fusible 63gG 20 20 20
Fusible 100gG 10 10 10 10 10
Fusible 125gG 10
* Circuits connectés entre phase et neutre (133 V)
N L3 L2 L1 N L3 L2 L1 N L3 L2 L1

F204 F204 F204

SCPD SCPD
(3P) (4P)

SCPD
(1P+N)
