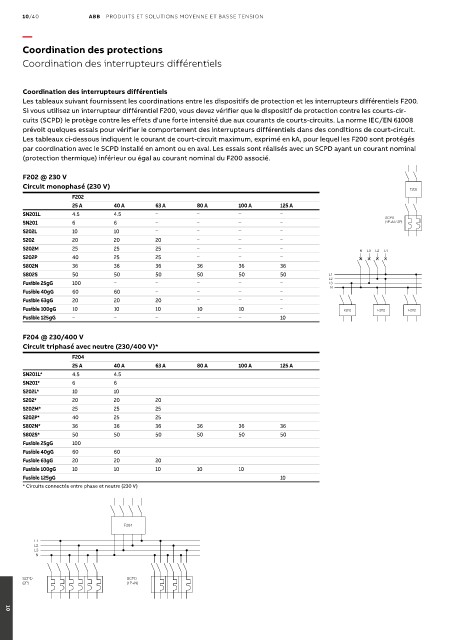

Coordination des protections

Coordination des interrupteurs différentiels

Coordination des interrupteurs différentiels
Les tableaux suivant fournissent les coordinations entre les dispositifs de protection et les interrupteurs différentiels F200.
Si vous utilisez un interrupteur différentiel F200, vous devez vérifier que le dispositif de protection contre les courts-cir-
cuits (SCPD) le protège contre les effets d'une forte intensité due aux courants de courts-circuits. La norme IEC/EN 61008
prévoit quelques essais pour vérifier le comportement des interrupteurs différentiels dans des conditions de court-circuit.
Les tableaux ci-dessous indiquent le courant de court-circuit maximum, exprimé en kA, pour lequel les F200 sont protégés
par coordination avec le SCPD installé en amont ou en aval. Les essais sont réalisés avec un SCPD ayant un courant nominal
(protection thermique) inférieur ou égal au courant nominal du F200 associé.

F202 @ 230 V
Circuit monophasé (230 V)
F202
F202
25 A 40 A 63 A 80 A 100 A 125 A
SN201L 4.5 4.5 – – – – SCPD
SN201 6 6 – – – – (1P+N / 2P)
S202L 10 10 – – – –
S202 20 20 20 – – –
S202M 25 25 25 – – – N L3 L2 L1
S202P 40 25 25 – – –
S802N 36 36 36 36 36 36
S802S 50 50 50 50 50 50 L1
L2
Fusible 25gG 100 – – – – – L3 N
Fusible 40gG 60 60 – – – –
Fusible 63gG 20 20 20 – – –
Fusible 100gG 10 10 10 10 10 – F202 F202 F202
Fusible 125gG – – – – – 10

F204 @ 230/400 V
Circuit triphasé avec neutre (230/400 V)*
F204
25 A 40 A 63 A 80 A 100 A 125 A
SN201L* 4.5 4.5
SN201* 6 6
S202L* 10 10
S202* 20 20 20
S202M* 25 25 25
S202P* 40 25 25
S802N* 36 36 36 36 36 36
S802S* 50 50 50 50 50 50
Fusible 25gG 100
Fusible 40gG 60 60
Fusible 63gG 20 20 20
Fusible 100gG 10 10 10 10 10
Fusible 125gG 10
* Circuits connectés entre phase et neutre (230 V)

F204
L1
L2
L3
N

SCPD SCPD
(2P) (1P+N)
