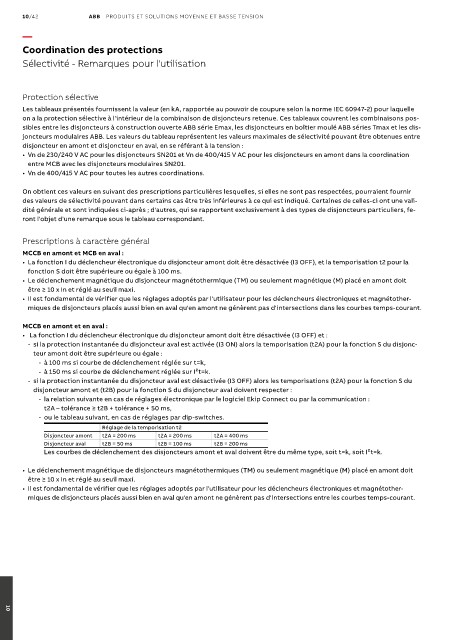

Coordination des protections

Sélectivité - Remarques pour l'utilisation

Protection sélective
Les tableaux présentés fournissent la valeur (en kA, rapportée au pouvoir de coupure selon la norme IEC 60947-2) pour laquelle
on a la protection sélective à l'intérieur de la combinaison de disjoncteurs retenue. Ces tableaux couvrent les combinaisons pos-
sibles entre les disjoncteurs à construction ouverte ABB série Emax, les disjoncteurs en boîtier moulé ABB séries Tmax et les dis-
joncteurs modulaires ABB. Les valeurs du tableau représentent les valeurs maximales de sélectivité pouvant être obtenues entre
disjoncteur en amont et disjoncteur en aval, en se référant à la tension :
• Vn de 230/240 V AC pour les disjoncteurs SN201 et Vn de 400/415 V AC pour les disjoncteurs en amont dans la coordination
entre MCB avec les disjoncteurs modulaires SN201.
• Vn de 400/415 V AC pour toutes les autres coordinations.

On obtient ces valeurs en suivant des prescriptions particulières lesquelles, si elles ne sont pas respectées, pourraient fournir
des valeurs de sélectivité pouvant dans certains cas être très inférieures à ce qui est indiqué. Certaines de celles-ci ont une vali-
dité générale et sont indiquées ci-après ; d'autres, qui se rapportent exclusivement à des types de disjoncteurs particuliers, fe-
ront l'objet d'une remarque sous le tableau correspondant.

Prescriptions à caractère général
MCCB en amont et MCB en aval :
• La fonction I du déclencheur électronique du disjoncteur amont doit être désactivée (I3 OFF), et la temporisation t2 pour la
fonction S doit être supérieure ou égale à 100 ms.
• Le déclenchement magnétique du disjoncteur magnétothermique (TM) ou seulement magnétique (M) placé en amont doit
être ≥ 10 x In et réglé au seuil maxi.
• Il est fondamental de vérifier que les réglages adoptés par l'utilisateur pour les déclencheurs électroniques et magnétother-
miques de disjoncteurs placés aussi bien en aval qu'en amont ne génèrent pas d'intersections dans les courbes temps-courant.

MCCB en amont et en aval :
• La fonction I du déclencheur électronique du disjoncteur amont doit être désactivée (I3 OFF) et :
- si la protection instantanée du disjoncteur aval est activée (I3 ON) alors la temporisation (t2A) pour la fonction S du disjonc-
teur amont doit être supérieure ou égale :
- à 100 ms si courbe de déclenchement réglée sur t=k,
- à 150 ms si courbe de déclenchement réglée sur I²t=k.
- si la protection instantanée du disjoncteur aval est désactivée (I3 OFF) alors les temporisations (t2A) pour la fonction S du
disjoncteur amont et (t2B) pour la fonction S du disjoncteur aval doivent respecter :
- la relation suivante en cas de réglages électronique par le logiciel Ekip Connect ou par la communication :
t2A – tolérance ≥ t2B + tolérance + 50 ms,
- ou le tableau suivant, en cas de réglages par dip-switches.
Réglage de la temporisation t2
Disjoncteur amont t2A = 200 ms t2A = 200 ms t2A = 400 ms
Disjoncteur aval t2B = 50 ms t2B = 100 ms t2B = 200 ms
Les courbes de déclenchement des disjoncteurs amont et aval doivent être du même type, soit t=k, soit I²t=k.

• Le déclenchement magnétique de disjoncteurs magnétothermiques (TM) ou seulement magnétique (M) placé en amont doit
être ≥ 10 x In et réglé au seuil maxi.
• Il est fondamental de vérifier que les réglages adoptés par l'utilisateur pour les déclencheurs électroniques et magnétother-
miques de disjoncteurs placés aussi bien en aval qu'en amont ne génèrent pas d'intersections entre les courbes temps-courant.
