10/44 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

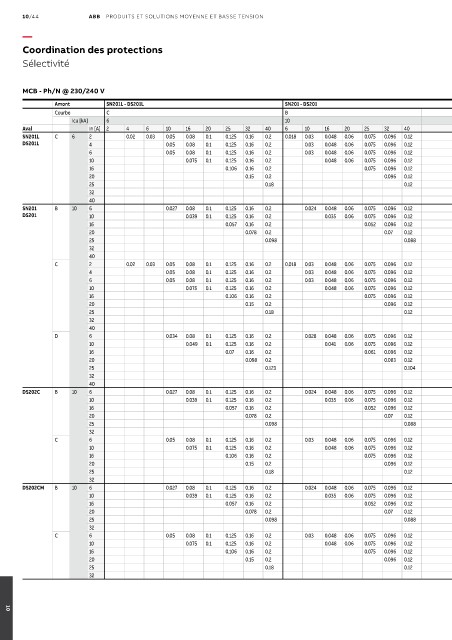

Coordination des protections

Sélectivité

MCB - Ph/N @ 230/240 V
Amont SN201L - DS201L SN201 - DS201
Courbe C B C D
Icu [kA] 6 10 10
Aval In [A] 2 4 6 10 16 20 25 32 40 6 10 16 20 25 32 40 2 4 6 10 16 20 25 32 40 6 10 16 20 25 32 40
SN201L C 6 2 0.02 0.03 0.05 0.08 0.1 0.125 0.16 0.2 0.018 0.03 0.048 0.06 0.075 0.096 0.12 0.02 0.03 0.05 0.08 0.1 0.125 0.16 0.2 0.06 0.1 0.16 0.2 0.25 0.32 0.4
DS201L 4 0.05 0.08 0.1 0.125 0.16 0.2 0.03 0.048 0.06 0.075 0.096 0.12 0.05 0.08 0.1 0.125 0.16 0.2 0.027 0.1 0.16 0.2 0.25 0.32 0.4
6 0.05 0.08 0.1 0.125 0.16 0.2 0.03 0.048 0.06 0.075 0.096 0.12 0.05 0.08 0.1 0.125 0.16 0.2 0.1 0.16 0.2 0.25 0.32 0.4
10 0.075 0.1 0.125 0.16 0.2 0.048 0.06 0.075 0.096 0.12 0.075 0.1 0.125 0.16 0.2 0.16 0.2 0.25 0.32 0.4
16 0.106 0.16 0.2 0.075 0.096 0.12 0.106 0.16 0.2 0.25 0.32 0.4
20 0.15 0.2 0.096 0.12 0.15 0.2 0.32 0.4
25 0.18 0.12 0.18 0.4
32
40
SN201 B 10 6 0.027 0.08 0.1 0.125 0.16 0.2 0.024 0.048 0.06 0.075 0.096 0.12 0.027 0.08 0.1 0.125 0.16 0.2 0.16 0.2 0.25 0.32 0.4
DS201 10 0.039 0.1 0.125 0.16 0.2 0.035 0.06 0.075 0.096 0.12 0.039 0.1 0.125 0.16 0.2 0.2 0.25 0.32 0.4
16 0.057 0.16 0.2 0.052 0.096 0.12 0.057 0.16 0.2 0.32 0.4
20 0.078 0.2 0.07 0.12 0.078 0.2 0.4
25 0.098 0.088 0.098
32
40
C 2 0.02 0.03 0.05 0.08 0.1 0.125 0.16 0.2 0.018 0.03 0.048 0.06 0.075 0.096 0.12 0.02 0.03 0.05 0.08 0.1 0.125 0.16 0.2 0.06 0.1 0.16 0.2 0.25 0.32 0.4
4 0.05 0.08 0.1 0.125 0.16 0.2 0.03 0.048 0.06 0.075 0.096 0.12 0.05 0.08 0.1 0.125 0.16 0.2 0.027 0.1 0.16 0.2 0.25 0.32 0.4
6 0.05 0.08 0.1 0.125 0.16 0.2 0.03 0.048 0.06 0.075 0.096 0.12 0.05 0.08 0.1 0.125 0.16 0.2 0.1 0.16 0.2 0.25 0.32 0.4
10 0.075 0.1 0.125 0.16 0.2 0.048 0.06 0.075 0.096 0.12 0.075 0.1 0.125 0.16 0.2 0.16 0.2 0.25 0.32 0.4
16 0.106 0.16 0.2 0.075 0.096 0.12 0.106 0.16 0.2 0.25 0.32 0.4
20 0.15 0.2 0.096 0.12 0.15 0.2 0.32 0.4
25 0.18 0.12 0.18 0.4
32
40
D 6 0.034 0.08 0.1 0.125 0.16 0.2 0.028 0.048 0.06 0.075 0.096 0.12 0.034 0.08 0.1 0.125 0.16 0.2 0.16 0.2 0.25 0.32 0.4
10 0.049 0.1 0.125 0.16 0.2 0.041 0.06 0.075 0.096 0.12 0.049 0.1 0.125 0.16 0.2 0.2 0.25 0.32 0.4
16 0.07 0.16 0.2 0.061 0.096 0.12 0.07 0.16 0.2 0.32 0.4
20 0.098 0.2 0.083 0.12 0.098 0.2 0.4
25 0.123 0.104 0.123
32
40
DS202C B 10 6 0.027 0.08 0.1 0.125 0.16 0.2 0.024 0.048 0.06 0.075 0.096 0.12 0.027 0.08 0.1 0.125 0.16 0.2 0.16 0.2 0.25 0.32 0.4
10 0.039 0.1 0.125 0.16 0.2 0.035 0.06 0.075 0.096 0.12 0.039 0.1 0.125 0.16 0.2 0.2 0.25 0.32 0.4
16 0.057 0.16 0.2 0.052 0.096 0.12 0.057 0.16 0.2 0.32 0.4
20 0.078 0.2 0.07 0.12 0.078 0.2 0.4
25 0.098 0.088 0.098
32
C 6 0.05 0.08 0.1 0.125 0.16 0.2 0.03 0.048 0.06 0.075 0.096 0.12 0.05 0.08 0.1 0.125 0.16 0.2 0.1 0.16 0.2 0.25 0.32 0.4
10 0.075 0.1 0.125 0.16 0.2 0.048 0.06 0.075 0.096 0.12 0.075 0.1 0.125 0.16 0.2 0.16 0.2 0.25 0.32 0.4
16 0.106 0.16 0.2 0.075 0.096 0.12 0.106 0.16 0.2 0.25 0.32 0.4
20 0.15 0.2 0.096 0.12 0.15 0.2 0.32 0.4
25 0.18 0.12 0.18 0.4
32
DS202CM B 10 6 0.027 0.08 0.1 0.125 0.16 0.2 0.024 0.048 0.06 0.075 0.096 0.12 0.027 0.08 0.1 0.125 0.16 0.2 0.16 0.2 0.25 0.32 0.4
10 0.039 0.1 0.125 0.16 0.2 0.035 0.06 0.075 0.096 0.12 0.039 0.1 0.125 0.16 0.2 0.2 0.25 0.32 0.4
16 0.057 0.16 0.2 0.052 0.096 0.12 0.057 0.16 0.2 0.32 0.4
20 0.078 0.2 0.07 0.12 0.078 0.2 0.4
25 0.098 0.088 0.098
32
C 6 0.05 0.08 0.1 0.125 0.16 0.2 0.03 0.048 0.06 0.075 0.096 0.12 0.05 0.08 0.1 0.125 0.16 0.2 0.1 0.16 0.2 0.25 0.32 0.4
10 0.075 0.1 0.125 0.16 0.2 0.048 0.06 0.075 0.096 0.12 0.075 0.1 0.125 0.16 0.2 0.16 0.2 0.25 0.32 0.4
16 0.106 0.16 0.2 0.075 0.096 0.12 0.106 0.16 0.2 0.25 0.32 0.4
20 0.15 0.2 0.096 0.12 0.15 0.2 0.32 0.4
25 0.18 0.12 0.18 0.4
32

10
