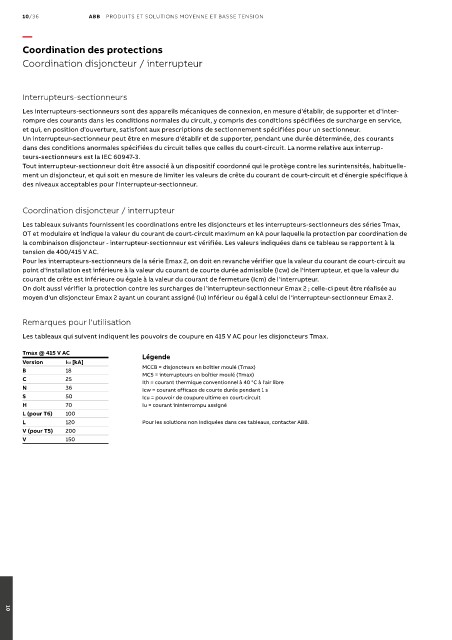

Coordination des protections

Coordination disjoncteur / interrupteur

Interrupteurs-sectionneurs

Les interrupteurs-sectionneurs sont des appareils mécaniques de connexion, en mesure d'établir, de supporter et d'inter-
rompre des courants dans les conditions normales du circuit, y compris des conditions spécifiées de surcharge en service,
et qui, en position d'ouverture, satisfont aux prescriptions de sectionnement spécifiées pour un sectionneur.
Un interrupteur-sectionneur peut être en mesure d'établir et de supporter, pendant une durée déterminée, des courants
dans des conditions anormales spécifiées du circuit telles que celles du court-circuit. La norme relative aux interrup-
teurs-sectionneurs est la IEC 60947-3.
Tout interrupteur-sectionneur doit être associé à un dispositif coordonné qui le protège contre les surintensités, habituelle-
ment un disjoncteur, et qui soit en mesure de limiter les valeurs de crête du courant de court-circuit et d'énergie spécifique à
des niveaux acceptables pour l'interrupteur-sectionneur.

Coordination disjoncteur / interrupteur
Les tableaux suivants fournissent les coordinations entre les disjoncteurs et les interrupteurs-sectionneurs des séries Tmax,
OT et modulaire et indique la valeur du courant de court-circuit maximum en kA pour laquelle la protection par coordination de
la combinaison disjoncteur - interrupteur-sectionneur est vérifiée. Les valeurs indiquées dans ce tableau se rapportent à la
tension de 400/415 V AC.
Pour les interrupteurs-sectionneurs de la série Emax 2, on doit en revanche vérifier que la valeur du courant de court-circuit au
point d'installation est inférieure à la valeur du courant de courte durée admissible (Icw) de l'interrupteur, et que la valeur du
courant de crête est inférieure ou égale à la valeur du courant de fermeture (Icm) de l'interrupteur.
On doit aussi vérifier la protection contre les surcharges de l'interrupteur-sectionneur Emax 2 ; celle-ci peut être réalisée au
moyen d'un disjoncteur Emax 2 ayant un courant assigné (Iu) inférieur ou égal à celui de l'interrupteur-sectionneur Emax 2.

Remarques pour l'utilisation

Les tableaux qui suivent indiquent les pouvoirs de coupure en 415 V AC pour les disjoncteurs Tmax.
Tmax @ 415 V AC Légende
Version I cu [kA]
B 18 MCCB = disjoncteurs en boîtier moulé (Tmax)
MCS = interrupteurs en boîtier moulé (Tmax)
C 25 Ith = courant thermique conventionnel à 40 °C à l'air libre
N 36 Icw = courant efficace de courte durée pendant 1 s
S 50 Icu = pouvoir de coupure ultime en court-circuit
H 70 Iu = courant ininterrompu assigné
L (pour T6) 100
L 120 Pour les solutions non indiquées dans ces tableaux, contacter ABB.
V (pour T5) 200
V 150
